Tại Việt Nam, xu hướng xây dựng tầng hầm để xe với thang máy ô tô đang bùng nổ mạnh mẽ ở cả phân khúc nhà phố, chung cư cao cấp lẫn tòa nhà thương mại. Nhưng đa số chủ đầu tư và ngay cả một bộ phận kiến trúc sư vẫn chưa có đủ thông tin kỹ thuật chi tiết để thiết kế hố thang đúng ngay từ đầu.
Bài viết này cung cấp toàn bộ thông số kích thước thang máy ô tô tiêu chuẩn — từ kích thước cabin, hố thang, pit, overhead đến bảng tải trọng phân theo loại xe — giúp kiến trúc sư, kỹ sư kết cấu và chủ đầu tư có cơ sở kỹ thuật đầy đủ trước khi khởi công.
Kích Thước Thang Máy Ô Tô Theo Loại Xe
Yếu tố đầu tiên và quan trọng nhất quyết định kích thước cabin thang máy xe là loại xe sẽ sử dụng thang. Dưới đây là bảng thông số kích thước xe phổ biến tại Việt Nam làm cơ sở lựa chọn sàn nâng:
Kích Thước Xe Tham Chiếu (Các Dòng Phổ Biến Tại Việt Nam)
| Phân Khúc Xe | Chiều Dài Xe | Chiều Rộng Xe | Chiều Cao Xe | Trọng Lượng |
|---|---|---|---|---|
| Sedan cỡ nhỏ (Vios, City) | 4.400 – 4.600 mm | 1.700 – 1.750 mm | 1.450 – 1.500 mm | 1.100 – 1.300 kg |
| Sedan cỡ trung (Camry, Accord) | 4.800 – 4.900 mm | 1.840 – 1.865 mm | 1.440 – 1.500 mm | 1.400 – 1.600 kg |
| SUV cỡ nhỏ (CR-V, Tucson) | 4.600 – 4.700 mm | 1.850 – 1.900 mm | 1.650 – 1.700 mm | 1.500 – 1.800 kg |
| SUV cỡ lớn (Land Cruiser, GLS) | 5.000 – 5.200 mm | 1.980 – 2.050 mm | 1.820 – 1.950 mm | 2.200 – 2.800 kg |
| MPV / Minivan (Innova, Carnival) | 4.700 – 5.100 mm | 1.830 – 1.990 mm | 1.700 – 1.830 mm | 1.600 – 2.200 kg |
| Xe bán tải (Ranger, Hilux) | 5.200 – 5.400 mm | 1.850 – 1.910 mm | 1.700 – 1.820 mm | 1.700 – 2.100 kg |
Nguyên tắc thiết kế: Kích thước sàn nâng phải lớn hơn kích thước xe tối thiểu 400mm về chiều rộng (200mm mỗi bên để lái xe mở cửa và di chuyển) và 800–1.000mm về chiều dài (đủ khoảng cách đầu đuôi xe với vách hố thang khi xe đã đỗ).

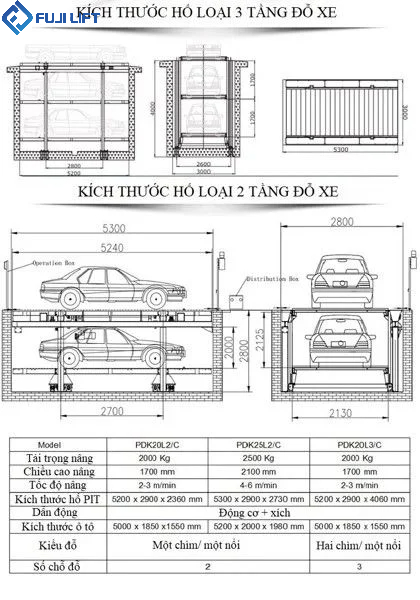

Bảng Kích Thước Hố Thang Nâng Ô Tô Tiêu Chuẩn
Dành Cho Xe Sedan & SUV Cỡ Nhỏ (Tải Trọng ≤ 2.500 kg)
| Thông Số | Kích Thước |
|---|---|
| Tải trọng định mức | 2.000 – 2.500 kg |
| Kích thước sàn nâng (L × W) | 5.000 mm × 2.200 mm |
| Kích thước hố thang (L × W) | 5.400 mm × 2.700 mm |
| Chiều cao thông thủy hố thang | Chiều cao xe + 500 mm tối thiểu |
| Chiều sâu pit tối thiểu | 1.200 – 1.500 mm |
| Chiều cao overhead tối thiểu | 500 mm (tính từ đỉnh xe khi nâng cao nhất) |
| Tốc độ nâng | 0,15 – 0,25 m/s |
| Công suất động cơ | 7,5 – 11 kW |
Dành Cho SUV Cỡ Lớn, MPV & Xe Bán Tải (Tải Trọng 2.500 – 4.000 kg)
| Thông Số | Kích Thước |
|---|---|
| Tải trọng định mức | 3.000 – 4.000 kg |
| Kích thước sàn nâng (L × W) | 5.500 mm × 2.500 mm |
| Kích thước hố thang (L × W) | 5.900 mm × 3.000 mm |
| Chiều cao thông thủy hố thang | Chiều cao xe + 600 mm tối thiểu |
| Chiều sâu pit tối thiểu | 1.500 – 1.800 mm |
| Chiều cao overhead tối thiểu | 600 mm |
| Tốc độ nâng | 0,15 – 0,20 m/s |
| Công suất động cơ | 11 – 18,5 kW |
Dành Cho Xe Thương Mại Hạng Nhẹ & Xe Đặc Chủng (Tải Trọng 4.000 – 5.000 kg)
| Thông Số | Kích Thước |
|---|---|
| Tải trọng định mức | 4.000 – 5.000 kg |
| Kích thước sàn nâng (L × W) | 6.000 mm × 2.800 mm |
| Kích thước hố thang (L × W) | 6.500 mm × 3.300 mm |
| Chiều cao thông thủy hố thang | Chiều cao xe + 700 mm tối thiểu |
| Chiều sâu pit tối thiểu | 1.800 – 2.200 mm |
| Chiều cao overhead tối thiểu | 700 mm |
| Tốc độ nâng | 0,10 – 0,15 m/s |
| Công suất động cơ | 18,5 – 30 kW |

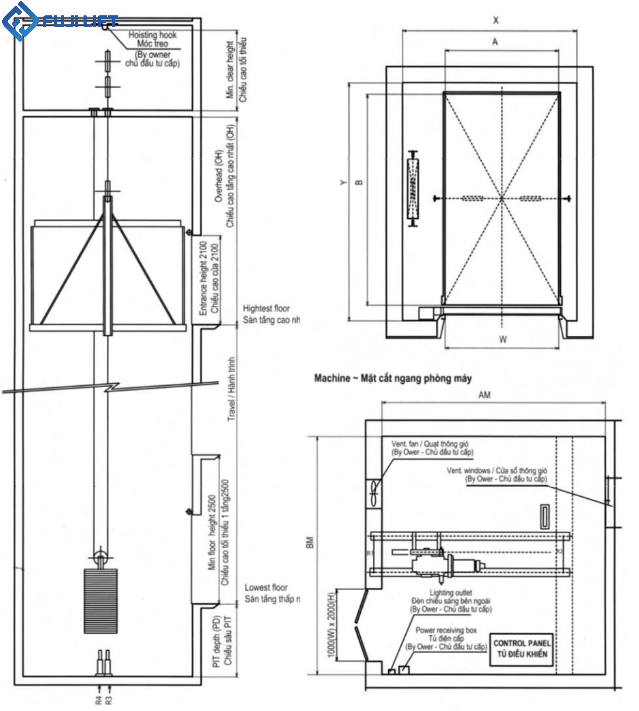

Kích Thước Hố Thang Nâng Ô Tô: Các Thông Số Kết Cấu Quan Trọng
Ngoài kích thước mặt bằng và chiều cao, hố thang nâng ô tô còn có một số yêu cầu kết cấu đặc thù mà bản vẽ kiến trúc phải phản ánh đúng:
Yêu Cầu Về Tường Hố Thang
Tường hố thang máy ô tô phải chịu tải trọng lớn hơn nhiều so với thang máy tải khách thông thường. Bê tông cốt thép là vật liệu bắt buộc — không được dùng tường gạch hay tường nhẹ cho hố thang nâng xe. Chiều dày tường tối thiểu thường từ 200–250mm và cần được kỹ sư kết cấu tính toán theo tải phản lực thực tế từ hệ thống nâng.
Bề mặt tường bên trong hố thang cần được xử lý chống thấm kỹ lưỡng — đặc biệt quan trọng với hố thang nằm dưới mặt đất, tiếp giáp với mực nước ngầm. Thấm nước vào pit là nguyên nhân hàng đầu gây hư hỏng thiết bị điện và rút ngắn tuổi thọ hệ thống.
Yêu Cầu Về Sàn Pit
Sàn pit phải được thiết kế chịu tải trọng tập trung từ bộ giảm chấn (buffer) — lực tác động khi sàn nâng hạ xuống ở tốc độ cao có thể gấp 2–3 lần tải trọng tĩnh. Cần có hệ thống thoát nước hố ga tại pit để xử lý nước thấm hoặc nước rửa xe chảy xuống.

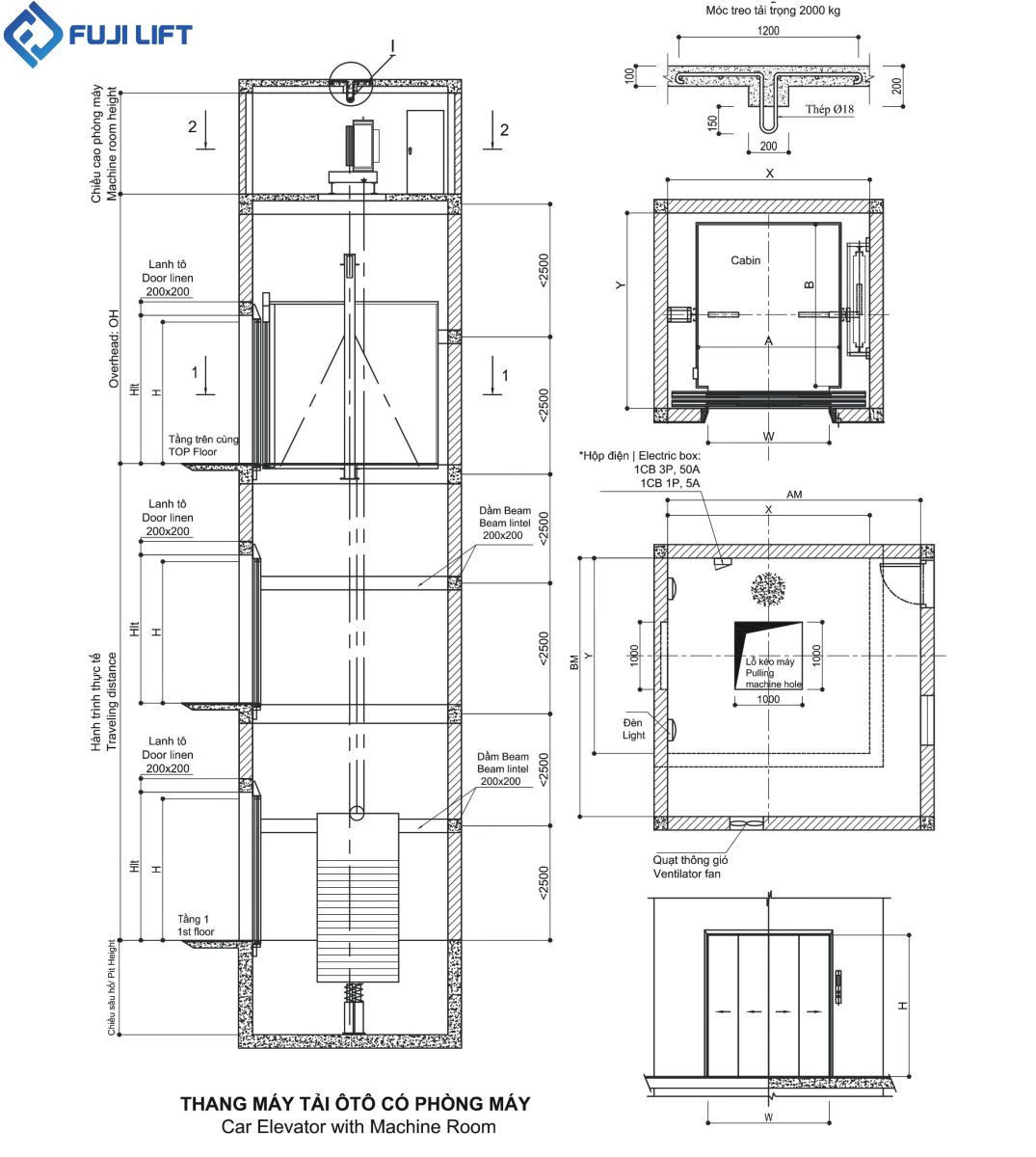

Yêu Cầu Về Dầm Đỡ Máy (Machine Beam)
Với thang máy ô tô dẫn động điện, hệ thống máy kéo thường được đặt tại phòng máy phía trên hoặc tích hợp ngay trong giếng thang (MRL). Dầm đỡ máy phải được thiết kế chịu lực kéo theo phương thẳng đứng với hệ số an toàn đủ lớn — thông số cụ thể do nhà sản xuất thang cung cấp và kỹ sư kết cấu kiểm tra.
Lựa Chọn Loại Dẫn Động: Thủy Lực Hay Điện?
Khi thiết kế kích thước thang nâng xe, loại dẫn động ảnh hưởng trực tiếp đến một số thông số kết cấu và kích thước tổng thể của hố thang:

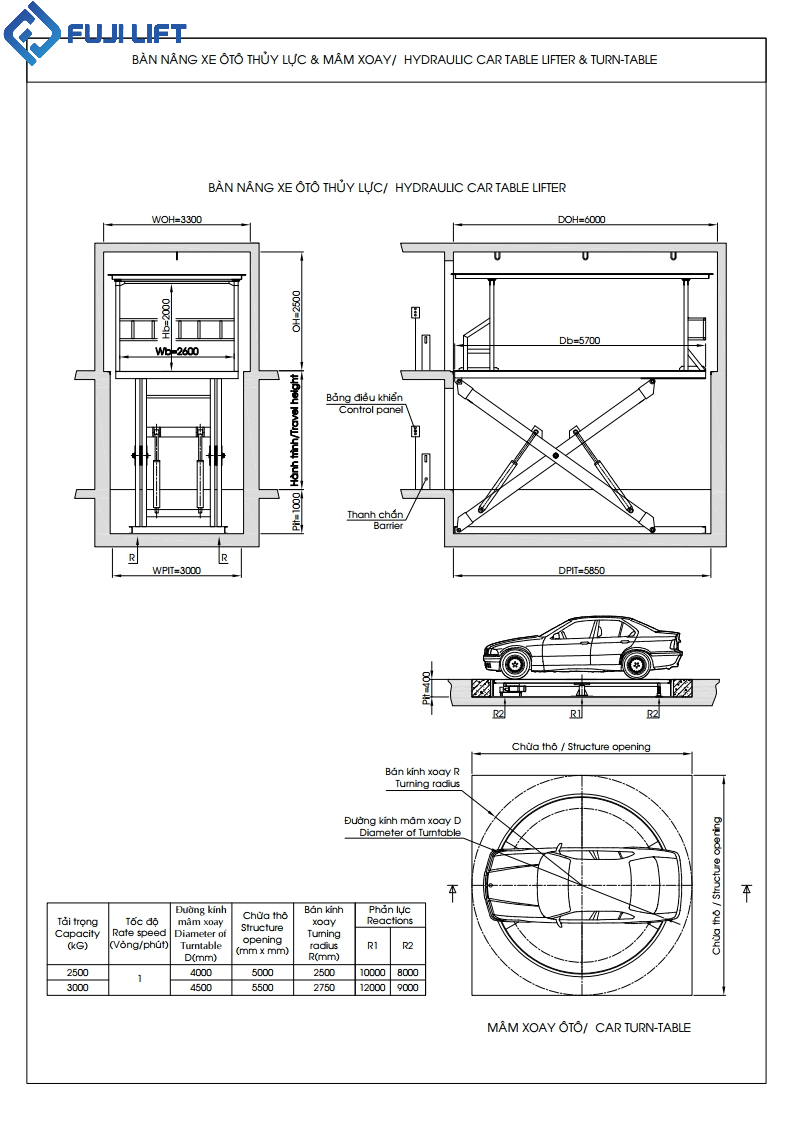

Thang nâng xe thủy lực sử dụng xi lanh thủy lực đẩy trực tiếp hoặc qua hệ thống đòn bẩy. Ưu điểm là vận hành cực êm, không cần phòng máy phía trên (tiết kiệm overhead), tải trọng lớn và độ tin cậy cao. Nhược điểm là hành trình nâng bị giới hạn bởi chiều dài xi lanh (thường tối đa 5–6m tương đương 2–3 tầng hầm) và cần bể dầu thủy lực đặt cạnh hố thang.
Thang nâng xe điện (traction) dùng cáp thép và motor điện, phù hợp với hành trình dài hơn (nhiều tầng hầm), tiết kiệm điện năng nhờ đối trọng và dễ tích hợp hệ thống điều khiển thông minh. Nhược điểm là cần overhead lớn hơn để bố trí hệ thống ròng rọc.
Khuyến nghị lựa chọn:
- Tầng hầm B1–B2 (hành trình ≤ 6m): Ưu tiên thủy lực
- Tầng hầm B1–B3 trở xuống (hành trình > 6m): Ưu tiên dẫn động điện
- Yêu cầu tích hợp hệ thống parking thông minh: Bắt buộc dẫn động điện
Những Lỗi Thiết Kế Phổ Biến Khi Xác Định Kích Thước Thang Máy Ô Tô
Qua thực tế thi công hàng trăm dự án, đội ngũ Fuji Lift ghi nhận các sai lầm sau xảy ra thường xuyên nhất:
Không tính khoảng cách an toàn hai bên xe
Nhiều bản vẽ chỉ tính kích thước sàn nâng vừa đủ cho thân xe, quên mất người lái cần không gian mở cửa và bước ra khỏi xe trên sàn nâng. Khoảng cách tối thiểu mỗi bên từ mép xe đến vách hố thang là 200mm khi cửa xe đóng, nhưng thực tế cần ít nhất 300–400mm để người lái có thể ra vào thoải mái.
Thiết kế pit theo thang tải khách thay vì thang ô tô
Thang máy ô tô cần pit sâu hơn đáng kể so với thang tải khách cùng hành trình do tải trọng lớn hơn nhiều, hệ thống buffer cần khoảng không lớn hơn.
Bỏ qua chiều cao gương cầu hoặc ăng-ten xe
Một số dòng SUV cao cấp có ăng-ten mái hoặc thanh roof rail nhô cao hơn kích thước danh nghĩa. Khi tính chiều cao thông thủy hố thang cần cộng thêm ít nhất 150–200mm so với chiều cao xe tối đa trong danh sách loại xe được phép sử dụng.
Không dự phòng cho xe tương lai
Xu hướng xe đô thị ngày càng to hơn — SUV cỡ lớn đang trở thành phân khúc tăng trưởng nhanh nhất tại Việt Nam. Thiết kế hố thang theo đúng kích thước xe hiện tại mà không có biên độ dự phòng sẽ nhanh chóng lỗi thời.
Nhầm tải trọng xe với tải trọng thang
Tải trọng định mức của thang phải lớn hơn tổng trọng lượng của xe nặng nhất dự kiến sử dụng, cộng thêm trọng lượng hành khách trong xe (tính 75kg/người × số ghế) và hệ số an toàn tối thiểu 25%.
Checklist Thông Số Cần Xác Nhận Trước Khi Thiết Kế Hố Thang
Trước khi gửi bản vẽ cho đơn vị kết cấu, hãy đảm bảo đã xác nhận đầy đủ các thông tin sau với nhà cung cấp thang máy:
- Danh sách loại xe sẽ sử dụng thang (bao gồm loại xe lớn nhất, nặng nhất)
- Số tầng dừng và hành trình nâng tổng cộng
- Loại dẫn động (thủy lực hay điện) đã quyết định
- Có hay không phòng máy riêng phía trên hố thang
- Yêu cầu về cửa thang (cửa trước, cửa thông hai phía, hay không có cửa)
- Điều kiện địa chất và mực nước ngầm tại vị trí pit
- Nguồn điện hiện có tại công trình (3 pha 380V và công suất dự phòng)
- Yêu cầu tích hợp với hệ thống quản lý tòa nhà (BMS) hay bãi đỗ xe thông minh

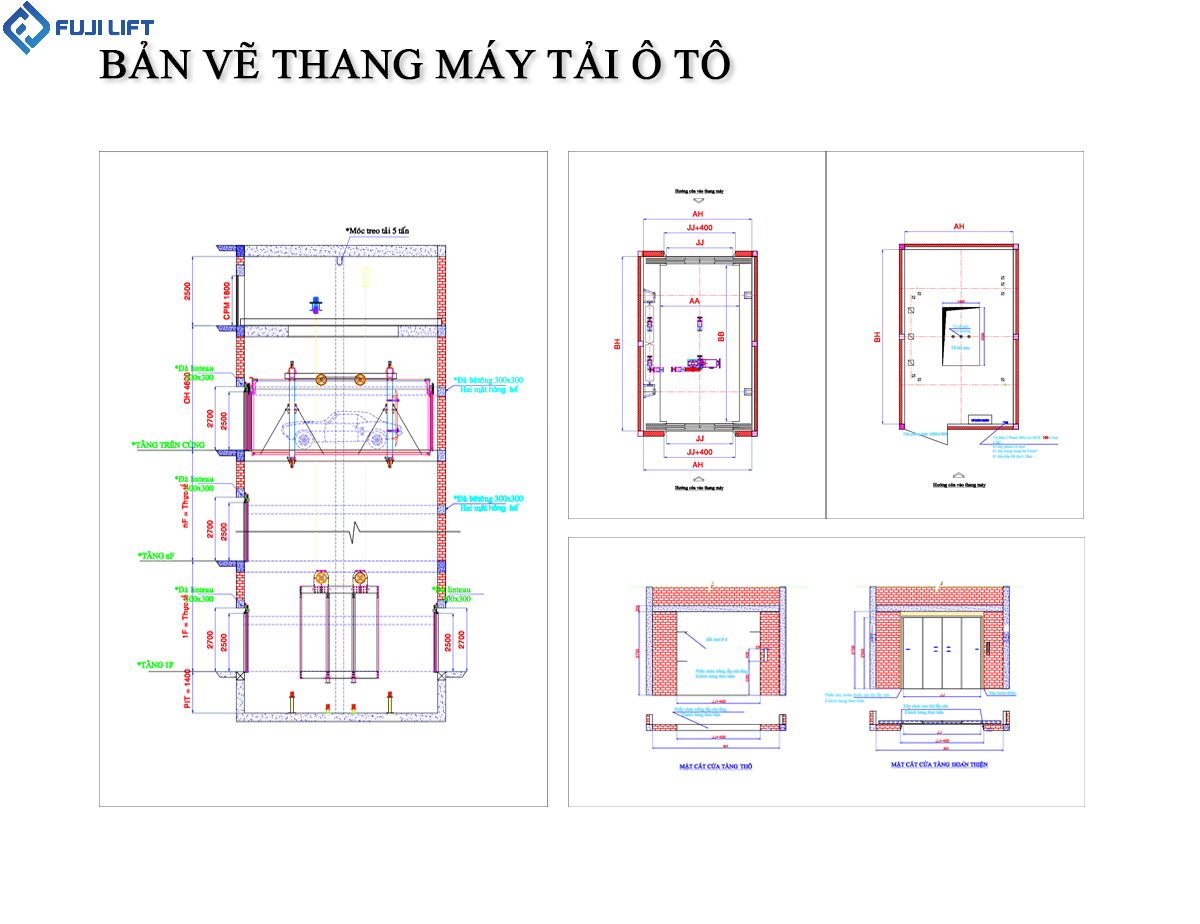

Bản Vẽ Thang Máy Ô Tô: Fuji Lift Hỗ Trợ Những Gì?
Fuji Lift Việt Nam cung cấp trọn bộ tài liệu kỹ thuật miễn phí cho các dự án đang trong giai đoạn thiết kế:
- Bản vẽ CAD (.dwg) mặt bằng và mặt cắt theo từng phương án tải trọng và số tầng, sẵn sàng tích hợp vào bộ hồ sơ thiết kế của đơn vị tư vấn.
- Bảng thông số kỹ thuật chi tiết bao gồm tất cả thông số kết cấu, điện và cơ khí cần thiết cho kỹ sư kết cấu và kỹ sư điện.
- Hỗ trợ phối hợp thiết kế — kỹ sư Fuji Lift sẵn sàng tham gia các buổi họp thiết kế, giải đáp thắc mắc kỹ thuật và xem xét bản vẽ của đơn vị thiết kế trước khi thi công.
- Khảo sát thực địa miễn phí để đánh giá điều kiện công trình và đề xuất phương án tối ưu nhất về kỹ thuật và chi phí.
Kích thước thang máy ô tô không phải là con số cố định — đây là kết quả của một chuỗi quyết định kỹ thuật liên kết chặt chẽ với nhau: loại xe sử dụng, tải trọng, số tầng hầm, loại dẫn động và điều kiện kết cấu công trình. Bỏ qua bất kỳ yếu tố nào cũng có thể dẫn đến những sai sót tốn kém và khó khắc phục sau khi đã đổ bê tông.
Nguyên tắc vàng: phối hợp sớm với nhà cung cấp thang máy ngay từ giai đoạn thiết kế sơ bộ — trước khi bất kỳ kích thước nào được cố định trong bản vẽ kết cấu.
Fuji Lift Việt Nam với đội ngũ kỹ sư giàu kinh nghiệm và nền tảng công nghệ Nhật Bản sẵn sàng đồng hành cùng bạn từ bước đầu tiên đến khi hệ thống vận hành ổn định — hoàn toàn miễn phí trong giai đoạn tư vấn và cung cấp bản vẽ.
