Thang cuốn là gì? Đó là thiết bị vận chuyển người liên tục giữa hai cao độ. Thang gồm chuỗi bậc chuyển động tuần hoàn trên khung giàn nghiêng, kéo bởi động cơ và xích truyền động, kèm tay vịn chạy đồng tốc với bậc. Khác với thang máy chở theo từng chuyến, thang cuốn chạy không ngắt quãng. Vì vậy thang cuốn là lựa chọn gần như mặc định cho nơi có lưu lượng người lớn như trung tâm thương mại, nhà ga hay sân bay.
Bài viết này giải thích cấu tạo thang cuốn theo từng cụm bộ phận, các cách phân loại thang cuốn Fuji theo góc nghiêng, bề rộng bậc và cách bố trí, cùng những lưu ý khi chọn thang cho từng loại công trình.
Thang cuốn là gì? Khái niệm và nguyên lý hoạt động
Hiểu ngắn gọn, thang cuốn là một “cầu thang tự chạy”. Các bậc được gắn vào hai dải xích kéo khép kín. Phía trên khung giàn có một trạm dẫn động: động cơ quay, qua hộp giảm tốc làm quay bánh xích chính, kéo cả chuỗi bậc đi lên hoặc đi xuống. Tới đầu thang, bậc gập phẳng, chui xuống dưới và quay ngược về đầu kia để tiếp tục vòng tuần hoàn.
Có ba điểm khiến thang cuốn vận hành an toàn và dễ chịu:
- Bậc tự san phẳng ở hai đầu. Mỗi bậc có hai cặp bánh xe chạy trên hai đường ray khác nhau. Ở đoạn nghiêng, hai ray lệch cao độ tạo thành bậc cầu thang. Ở hai đầu, hai ray tiến dần về cùng mặt phẳng nên bậc trải phẳng, giúp người bước lên và bước xuống dễ dàng.
- Tay vịn chạy đồng tốc với bậc. Nếu tay vịn nhanh hoặc chậm hơn bậc, người đứng sẽ bị kéo lệch tư thế. Do đó tay vịn có cơ cấu dẫn động riêng nhưng được đồng bộ với trục chính.
- Răng lược ở hai đầu. Mặt bậc có rãnh dọc, răng lược ăn khớp vào rãnh để giày dép hoặc vật nhỏ không bị cuốn vào khe giữa bậc và sàn.
Thang cuốn khác thang máy và băng chuyền như thế nào?
| Tiêu chí | Thang cuốn | Băng chuyền tự động (moving walk) | Thang máy |
|---|---|---|---|
| Kiểu vận chuyển | Liên tục, theo bậc | Liên tục, mặt phẳng hoặc dốc nhẹ | Theo chuyến, cabin kín |
| Góc nghiêng | Thường 30° hoặc 35° | Khoảng 0–12° | Thẳng đứng |
| Phù hợp | Lưu lượng lớn, chênh 1–2 tầng | Quãng dài, xe đẩy hàng, vali | Nhiều tầng, người già, xe lăn |
| Xe đẩy siêu thị, vali | Không phù hợp | Phù hợp (loại dốc) | Phù hợp |
| Diện tích chiếm chỗ | Lớn theo chiều dài | Rất lớn theo chiều dài | Nhỏ, theo chiều đứng |
Trong thực tế, công trình thương mại thường kết hợp cả ba. Thang cuốn đảm nhận luồng người chính giữa các tầng thấp. Thang máy phục vụ người cần hỗ trợ và tầng cao. Băng chuyền dốc dùng ở khu siêu thị, nơi khách đẩy xe hàng.
Cấu tạo thang cuốn: các bộ phận chính
Cấu tạo thang cuốn có thể chia thành sáu cụm: khung giàn, hệ dẫn động, hệ bậc và xích, hệ tay vịn – lan can, hệ điều khiển và các thiết bị an toàn. Hiểu từng cụm giúp chủ đầu tư đọc được hồ sơ kỹ thuật và hỏi đúng câu khi so sánh báo giá.
1. Khung giàn (truss)
Khung giàn là bộ xương của thang cuốn, thường làm từ thép hình hàn. Khung đỡ toàn bộ tải trọng bậc, người, động cơ và truyền lực xuống hai điểm gối ở đầu trên, đầu dưới (có thể thêm gối giữa với thang có chiều cao nâng lớn). Khung cần được tính đúng theo chiều cao nâng và tải trọng. Với công trình ngoài trời hoặc gần biển, nên đặc biệt quan tâm lớp sơn và mạ chống gỉ.
2. Hệ dẫn động
Hệ dẫn động thường đặt trong hố máy phía đầu trên, gồm:
- Động cơ điện và hộp giảm tốc, biến tốc độ quay cao của động cơ thành mô-men lớn ở trục chính.
- Xích dẫn động truyền lực từ hộp số sang trục bánh xích chính.
- Phanh vận hành, giữ thang đứng yên khi dừng và hãm thang khi có sự cố.
- Biến tần (VVVF) trên nhiều dòng thang hiện nay, giúp khởi động êm và cho phép thang chạy chậm hoặc tạm dừng khi không có khách để tiết kiệm điện.
3. Bậc thang và xích bậc
Bậc thang thường đúc nguyên khối từ hợp kim nhôm hoặc làm bằng thép không gỉ, mặt bậc có rãnh dọc. Nhiều thang sơn viền vàng quanh mép bậc để cảnh báo người đi. Các bậc nối với nhau qua hai dải xích bậc chạy dọc hai bên khung, kéo bậc tuần hoàn liên tục.
4. Tay vịn và lan can
- Tay vịn làm bằng cao su tổng hợp có lõi chịu kéo, chạy tuần hoàn quanh lan can, đồng tốc với bậc.
- Lan can thường bằng kính cường lực (thẩm mỹ, phổ biến ở trung tâm thương mại) hoặc inox (bền, chịu va đập, phù hợp nhà ga và nơi công cộng đông người).
- Tấm chắn chân (skirt panel) chạy dọc hai bên bậc, thường kèm chổi chắn để hạn chế giày dép hoặc quần áo bị kẹp vào khe bên.
5. Tấm sàn đầu thang và răng lược
Ở hai đầu thang có tấm sàn che hố máy và tấm răng lược. Răng lược là chi tiết hao mòn, có thể bị gãy khi kẹt vật lạ, nên cần kiểm tra và thay thế định kỳ.
6. Hệ điều khiển và thiết bị an toàn
Tủ điều khiển giám sát toàn bộ trạng thái thang. Thang cuốn đạt chuẩn thường có các bảo vệ sau:
- Nút dừng khẩn cấp ở hai đầu thang (và giữa thang với thang dài).
- Công tắc an toàn tại cửa vào tay vịn, dừng thang khi có tay hoặc vật bị kéo vào.
- Công tắc răng lược, dừng thang khi có vật kẹt làm răng lược bị đẩy lệch.
- Bảo vệ tấm chắn chân khi có vật kẹt ở khe bên.
- Phát hiện bậc bị lún hoặc mất bậc.
- Bảo vệ đứt xích, chống vượt tốc và chống đảo chiều ngoài ý muốn (rất quan trọng với thang đang chạy lên có tải).
- Giám sát tốc độ tay vịn, cảnh báo khi tay vịn lệch tốc so với bậc.
Yêu cầu cụ thể về các thiết bị này được quy định trong bộ tiêu chuẩn an toàn thang cuốn quốc tế (EN 115-1) và các tiêu chuẩn, quy chuẩn tương ứng tại Việt Nam như TCVN 6397 và QCVN 11:2012/BLĐTBXH. Khi lựa chọn, chủ đầu tư nên yêu cầu nhà cung cấp nêu rõ thiết bị đáp ứng tiêu chuẩn nào và phiên bản nào.
Xem thêm >> Kích Thước Thang Cuốn Tiêu Chuẩn
Phân loại thang cuốn Fuji theo nhu cầu công trình
Không có một mẫu thang cuốn “chuẩn” dùng cho mọi nơi. Phân loại thang cuốn Fuji dưới đây dựa trên các tiêu chí kỹ thuật phổ biến của ngành, giúp chủ đầu tư khoanh vùng cấu hình trước khi làm việc chi tiết với đội ngũ tư vấn.
Theo góc nghiêng
| Góc nghiêng | Đặc điểm | Lưu ý |
|---|---|---|
| 30° | Thoải hơn, cảm giác an toàn, phổ biến nhất | Chiếm chiều dài mặt bằng lớn hơn |
| 35° | Tiết kiệm chiều dài mặt bằng | Theo EN 115-1, chỉ áp dụng khi chiều cao nâng không quá 6 m và tốc độ không quá 0,5 m/s |
| 0–12° (băng chuyền) | Cho phép xe đẩy, vali, xe lăn | Cần mặt bằng rất dài |
Một lỗi thường gặp ở giai đoạn thiết kế là chọn góc 35° để tiết kiệm diện tích nhưng chiều cao tầng lại vượt giới hạn cho phép, buộc phải sửa phương án kiến trúc. Nên chốt chiều cao tầng trước khi chọn góc nghiêng.
Theo bề rộng bậc
- 600 mm: đủ cho một người, dùng ở nơi lưu lượng thấp hoặc không gian hẹp.
- 800 mm: một người kèm hành lý nhỏ, hoặc trẻ em đứng cạnh người lớn.
- 1.000 mm: hai người đứng cạnh nhau, phổ biến ở trung tâm thương mại, nhà ga và sân bay.
Bề rộng bậc cùng tốc độ quyết định năng suất vận chuyển lý thuyết. Năng suất thực tế thường thấp hơn vì người đi không lấp kín mọi bậc.
Theo cường độ sử dụng
- Thang cuốn thương mại: dùng cho trung tâm thương mại, siêu thị, tòa nhà văn phòng, chạy theo giờ mở cửa.
- Thang cuốn giao thông công cộng (heavy duty): dùng cho ga metro, sân bay, cầu vượt bộ hành. Thang chạy gần như liên tục, tải cao, đôi khi ngoài trời, nên khung giàn, xích, động cơ và bậc được thiết kế với hệ số bền lớn hơn.
Theo cách bố trí
- Đơn: một thang cho một chiều di chuyển.

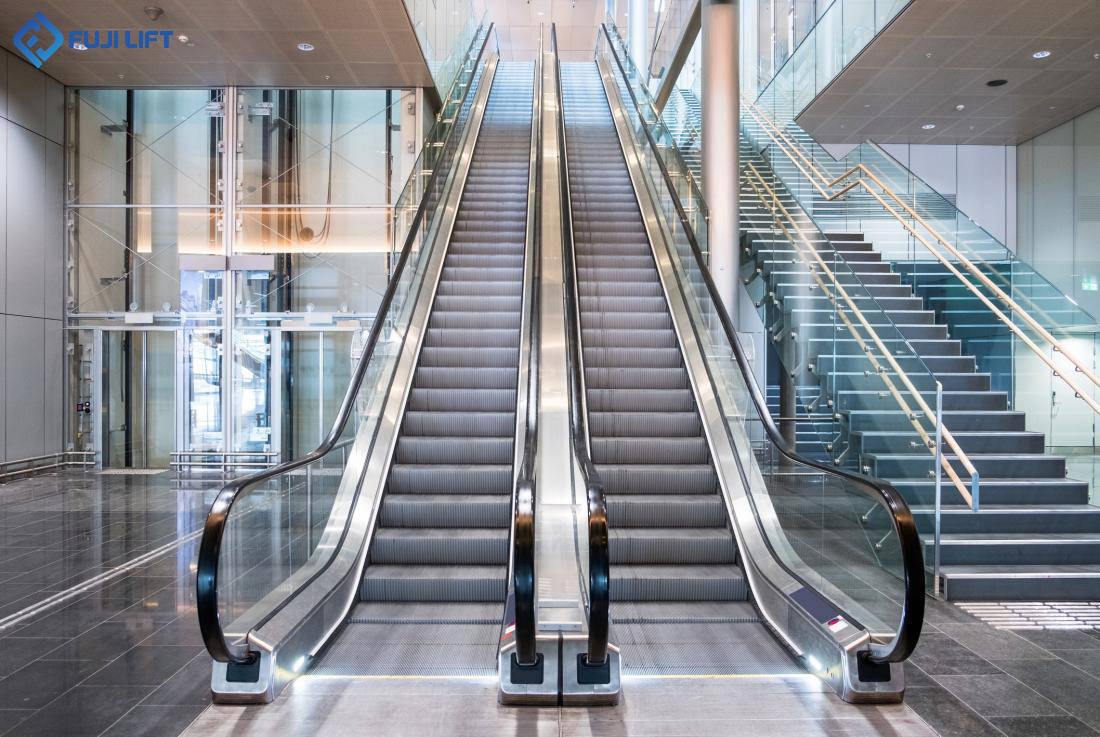

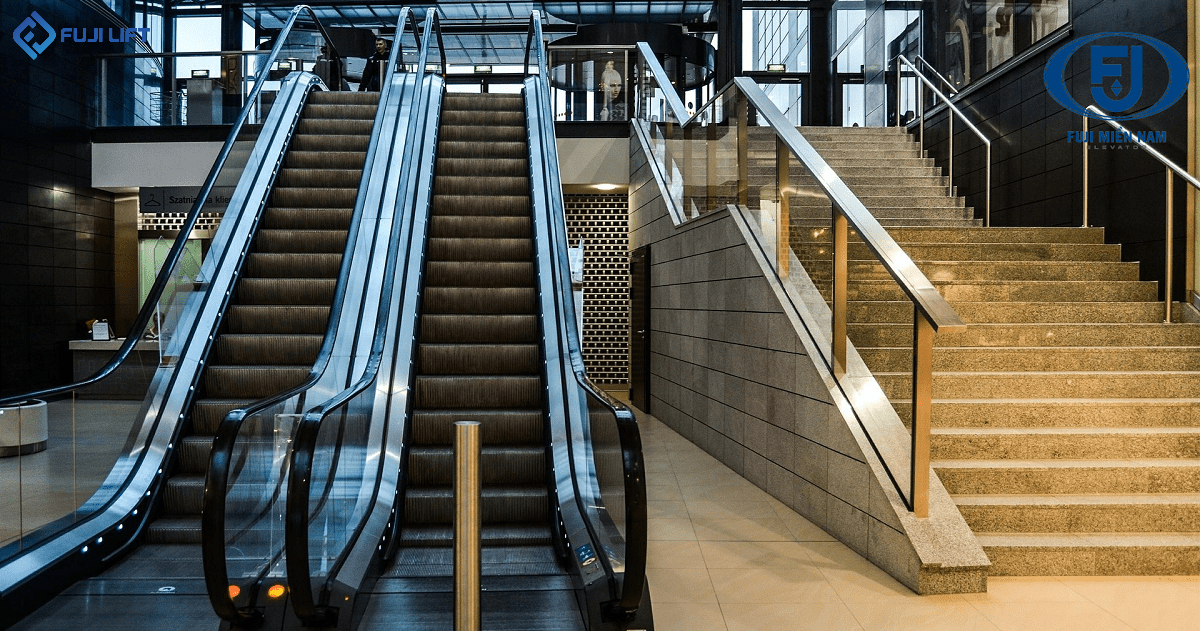

- Song song: hai thang đặt cạnh nhau, một lên một xuống.
- Bắt chéo (cắt kéo): các thang nối tầng xen kẽ hình chữ X, tạo trục giao thông liên tục qua nhiều tầng, phổ biến ở atrium trung tâm thương mại.
- Liên tục cùng chiều: khách lên tầng tiếp theo ngay tại đầu thang, tối ưu cho di chuyển nhanh qua nhiều tầng.
Theo môi trường lắp đặt
Thang cuốn trong nhà và ngoài trời khác nhau ở khả năng chống nước, chống gỉ, sưởi chống đọng nước cho bậc và cấp bảo vệ của thiết bị điện. Thang đặt ngoài trời hoặc ở lối vào lộ thiên của nhà ga cần được chỉ định rõ ngay từ đầu, không nên dùng cấu hình trong nhà.
Thang cuốn Nhật Bản: vì sao công nghệ Nhật được chú ý?
Khi tìm hiểu thang cuốn Nhật Bản, người mua thường quan tâm đến vận hành êm, độ bền và khả năng tiết kiệm năng lượng. Đây cũng là những tiêu chí chung nên dùng để đánh giá bất kỳ thang cuốn nào, không riêng xuất xứ:
- Độ êm: độ rung và tiếng ồn khi chạy, độ khít giữa bậc và răng lược, độ ổn định tay vịn.
- Độ bền cụm truyền động: chất lượng xích, hộp số, phanh, quyết định chi phí bảo trì dài hạn.
- Tiết kiệm điện: biến tần, chế độ chạy chậm hoặc tạm dừng khi không có khách, cảm biến khởi động tự động.
- An toàn chủ động: mức độ đầy đủ của các thiết bị giám sát kể trên.
Lời khuyên thực tế là đừng chỉ dựa vào nhãn “công nghệ Nhật” hay bất kỳ nhãn xuất xứ nào. Hãy yêu cầu xem chứng nhận xuất xứ, chứng nhận chất lượng, tiêu chuẩn áp dụng và danh sách công trình đã lắp đặt của chính dòng sản phẩm được chào giá.
Ứng dụng thang cuốn trong các loại công trình
| Công trình | Cấu hình thường gặp | Điểm cần chú ý |
|---|---|---|
| Trung tâm thương mại | 30°, bậc 1.000 mm, bố trí bắt chéo | Lan can kính, thẩm mỹ, đèn chiếu sáng bậc |
| Siêu thị | Băng chuyền dốc 10–12° | Bậc tương thích bánh xe đẩy có khóa |
| Ga metro, nhà ga | Thang heavy duty, bậc 1.000 mm | Chạy liên tục, chịu thời tiết, dễ bảo trì |
| Sân bay | Thang cuốn + băng chuyền ngang | Vali, lưu lượng theo giờ cao điểm |
| Tòa nhà văn phòng | Thang cuốn nối sảnh với tầng 2–3 | Kết hợp hợp lý với hệ thang máy |
| Bệnh viện, trường học | Thang 30°, tốc độ thấp | Ưu tiên an toàn, người già và trẻ em |
Lưu ý khi lựa chọn và vận hành thang cuốn
- Tính lưu lượng trước, chọn thang sau. Ước lượng số người qua lại theo giờ cao điểm để quyết định bề rộng bậc, tốc độ và số lượng thang.

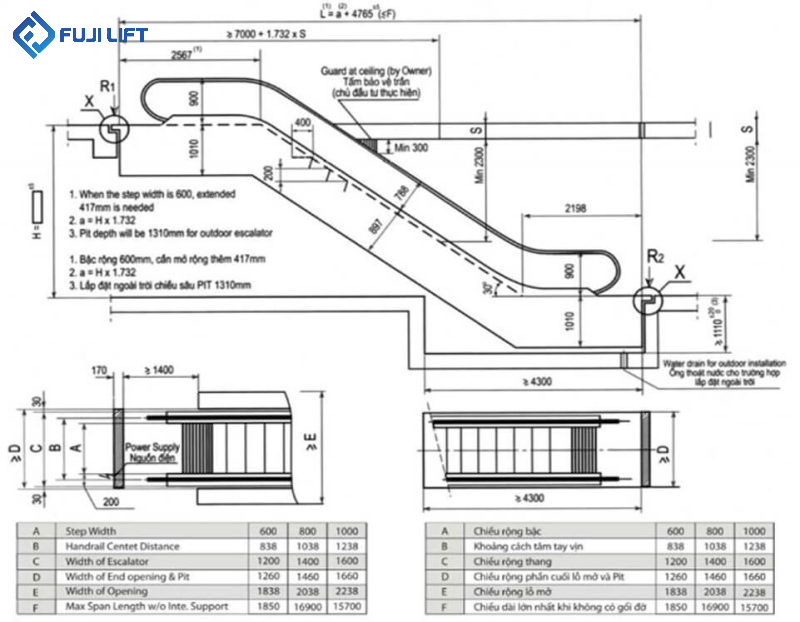

- Chốt kích thước hố và chiều cao tầng sớm. Thang cuốn cần hố máy ở hai đầu và mặt bằng đủ dài. Sửa kết cấu sau khi đã đổ sàn rất tốn kém.
- Hỏi rõ tiêu chuẩn an toàn áp dụng và danh sách thiết bị bảo vệ đi kèm.
- Tính chi phí vòng đời, không chỉ giá mua. Điện năng, bảo trì, thay thế răng lược, tay vịn, xích chiếm phần đáng kể trong nhiều năm vận hành.
- Kiểm định trước khi đưa vào sử dụng và định kỳ theo quy định về thiết bị có yêu cầu nghiêm ngặt về an toàn lao động.
- Bảo trì định kỳ. Đặc biệt kiểm tra răng lược, tay vịn, xích bậc, phanh và các công tắc an toàn.
- Biển báo và hướng dẫn sử dụng. Nắm tay vịn, không ngồi trên bậc, trông trẻ nhỏ, không chở xe đẩy trên thang bậc. Nhiều sự cố thang cuốn xuất phát từ cách sử dụng chứ không phải lỗi thiết bị.
Câu hỏi thường gặp về thang cuốn
1. Thang cuốn là gì và khác thang máy ở điểm nào?
Thang cuốn là thiết bị vận chuyển người liên tục bằng chuỗi bậc chuyển động trên khung nghiêng. Thang máy chở người theo từng chuyến trong cabin kín. Thang cuốn hợp với lưu lượng lớn và chênh lệch ít tầng, thang máy hợp với nhiều tầng và người cần hỗ trợ.
2. Tốc độ thang cuốn thường là bao nhiêu?
Thang cuốn phổ biến chạy ở 0,5 m/s. Một số thang 30° có thể chạy 0,65 hoặc 0,75 m/s. Thang 35° bị giới hạn ở 0,5 m/s theo tiêu chuẩn EN 115-1.
3. Nên chọn thang cuốn góc 30° hay 35°?
Góc 30° thoải và cho phép chiều cao nâng lớn hơn. Góc 35° tiết kiệm mặt bằng nhưng chỉ dùng khi chiều cao nâng không quá 6 m và tốc độ không quá 0,5 m/s. Nên quyết định dựa trên chiều cao tầng và diện tích sẵn có.
4. Thang cuốn có chở được xe đẩy siêu thị không?
Không nên. Thang cuốn dạng bậc không phù hợp xe đẩy. Siêu thị nên dùng băng chuyền dốc, bề mặt tương thích với bánh xe đẩy có cơ cấu khóa.
5. Thang cuốn có cần kiểm định không?
Có. Thang cuốn thuộc nhóm thiết bị có yêu cầu nghiêm ngặt về an toàn lao động, phải kiểm định trước khi đưa vào sử dụng và kiểm định định kỳ theo quy chuẩn hiện hành.
Qua bài viết, câu hỏi thang cuốn là gì đã được trả lời theo đủ ba góc: nguyên lý vận hành liên tục, cấu tạo gồm sáu cụm bộ phận chính, và các cách phân loại theo góc nghiêng, bề rộng bậc, cường độ sử dụng, cách bố trí. Lựa chọn đúng không bắt đầu từ catalogue mà từ lưu lượng người, chiều cao tầng và môi trường lắp đặt của chính công trình.
Nếu bạn đang lên phương án giao thông đứng cho trung tâm thương mại, nhà ga hay tòa nhà văn phòng, hãy liên hệ Fuji Lift Việt Nam để được khảo sát mặt bằng, tính toán lưu lượng và tư vấn cấu hình thang cuốn phù hợp với hồ sơ thiết kế.
