Thang máy ô tô cho chung cư cao cấp

Thang máy ô tô chung cư là thiết bị nâng hạ xe giữa mặt đường và các tầng hầm hoặc tầng đỗ xe, thay thế một phần hoặc toàn bộ đường dốc (ram dốc). Giải pháp này phù hợp với dự án cao cấp có quỹ đất hạn chế, cần thêm chỗ đỗ mà không mở rộng mặt bằng, hoặc muốn tạo trải nghiệm ra vào riêng tư cho cư dân. Để vận hành tốt, thang phải được chọn đúng tải trọng, kích thước cabin và số lượng theo lưu lượng xe giờ cao điểm. Thang cũng cần được tích hợp với hệ thống quản lý bãi đỗ của tòa nhà.

Bài viết phân tích khi nào nên dùng thang máy ô tô thay ram dốc, các thông số kỹ thuật cần chốt, bài toán lưu lượng trong bãi đỗ xe đa tầng, quy trình lắp đặt và tiêu chí chọn đơn vị lắp thang máy tải ô tô tại TPHCM.

Thang máy ô tô chung cư phù hợp với dự án nào?

Ram dốc vẫn là giải pháp phổ biến và có lưu lượng cao nhất cho tầng hầm chung cư. Tuy nhiên, ram dốc chiếm diện tích rất lớn: phải đủ dài để đạt độ dốc cho phép, đủ rộng cho xe tránh nhau, kèm đoạn chuyển tiếp ở đầu và cuối dốc. Ở nhiều khu đất trung tâm, chi phí cơ hội của phần diện tích này rất cao.

Thang máy ô tô chung cư phát huy hiệu quả trong các trường hợp:

• Khu đất nhỏ hoặc méo, không đủ chỗ bố trí ram dốc đạt chuẩn.
• Cần thêm tầng hầm hoặc tầng đỗ nhưng không còn chỗ kéo dài ram.
• Cải tạo tòa nhà hiện hữu, bổ sung chỗ đỗ ở tầng nổi hoặc tầng hầm mà không phá dỡ kết cấu lớn.
• Dự án cao cấp, số căn ít, lưu lượng xe giờ cao điểm vừa phải, ưu tiên sự riêng tư và thẩm mỹ.
• Kết hợp với ram dốc: ram cho luồng xe chính, thang ô tô cho khu đỗ riêng (VIP, penthouse) hoặc làm tuyến dự phòng.

Ngược lại, chung cư quy mô lớn với hàng trăm xe ra vào cùng lúc buổi sáng thường khó dùng thang ô tô làm tuyến duy nhất, vì mỗi thang chỉ phục vụ một xe mỗi lượt.

Với công trình một chủ sở hữu, bài toán đơn giản hơn nhiều vì lưu lượng thấp. Bạn có thể tham khảo riêng giải pháp thang máy ô tô nhà phố và thang máy ô tô biệt thự.

Thang máy ô tô khác bãi đỗ xe tự động thế nào?

Hai giải pháp này hay bị gọi lẫn với nhau, nhưng bản chất khác nhau:

Trong thực tế, nhiều dự án kết hợp cả hai. Thang máy ô tô đưa xe xuống tầng hầm, ở đó có khu đỗ thường và khu đỗ cơ khí.

Thông số kỹ thuật thang máy ô tô chung cư cần chốt sớm

Tải trọng

Tải trọng phải tính theo xe nặng nhất có thể sử dụng thang, không phải xe trung bình. Cư dân chung cư cao cấp thường đi SUV cỡ lớn, bán tải hoặc xe điện. Xe điện thường nặng hơn xe xăng cùng phân khúc do khối pin.

Đây là mức tham khảo phổ biến trên thị trường. Tải trọng thiết kế cuối cùng cần căn cứ vào khối lượng xe lớn nhất dự kiến (gồm người và hành lý) cùng yêu cầu của chủ đầu tư.

Với chung cư cao cấp, chọn tải trọng có dự phòng là quyết định khôn ngoan. Một thang chỉ vừa đủ cho xe phổ thông hôm nay có thể không phục vụ được dòng xe điện cỡ lớn trong vài năm tới. Phân tích chi tiết ưu nhược điểm từng mức có trong bài tải trọng thang máy ô tô: 2.5 tấn, 3 tấn hay 5 tấn.

Kích thước cabin và cửa

Cabin cần đủ dài và rộng cho xe lớn nhất, cộng thêm khoảng hở để tài xế mở cửa bước ra (nếu quy trình yêu cầu) và để xe không chạm vách khi vào. Các thông số cần thống nhất:

• Chiều dài thông thủy cabin: theo chiều dài xe lớn nhất cộng khoảng an toàn hai đầu.
• Chiều rộng thông thủy: đủ để mở cửa xe một phía, hoặc tối thiểu đủ để xe vào lùi an toàn.
• Chiều cao thông thủy: chú ý xe gắn giá nóc, xe SUV có hộp đồ trên mui.
• Bề rộng và chiều cao cửa: cửa thang ô tô thường mở lùa nhiều cánh hoặc mở lên, cần đủ rộng để xe vào thẳng không phải chỉnh lái.

Kích thước cabin, hố thang tham khảo theo từng dòng xe (sedan, SUV, MPV) được tổng hợp tại bài kích thước thang máy ô tô tiêu chuẩn.

Kiểu cửa: một cửa, hai cửa thông hoặc cửa vuông góc

Với chung cư cao cấp, phương án hai cửa thông hoặc kết hợp bàn xoay ô tô ở sảnh chờ thường được ưu tiên. Lý do là việc lùi xe trong cabin hẹp vừa chậm vừa gây tâm lý ngại cho cư dân.

Tốc độ và kiểu dẫn động

Thang ô tô chạy chậm hơn nhiều so với thang chở người, thường dưới 0,5 m/s. Ưu tiên ở đây là độ êm và dừng tầng chính xác, không phải tốc độ.

• Dẫn động thủy lực: phổ biến cho hành trình ngắn (vài tầng hầm), vận hành êm, chịu tải lớn tốt.
• Dẫn động cáp kéo: phù hợp hành trình dài hơn hoặc khi cần đưa xe lên nhiều tầng đỗ nổi.

Lựa chọn nào phù hợp phụ thuộc vào số tầng, tải trọng, điều kiện hố thang và phòng máy của từng dự án.

Hố pit, chiều cao đỉnh giếng và phòng máy

Thang ô tô cần hố pit và chiều cao đỉnh giếng thang theo thiết kế của nhà sản xuất. Thang thủy lực cần chỗ đặt bồn dầu và bơm. Thang cáp kéo cần phòng máy hoặc không gian lắp máy kéo. Những yêu cầu này phải có trong bản vẽ kết cấu tầng hầm từ đầu. Bổ sung sau khi đã đổ móng sẽ rất tốn kém, nhất là khi có nước ngầm. Bạn có thể xem thêm thông số kỹ thuật thang máy ô tô Fuji để đối chiếu khi làm việc với đơn vị thiết kế.

Bài toán lưu lượng trong bãi đỗ xe đa tầng

Đây là phần dễ bị đánh giá thấp nhất khi thiết kế bãi đỗ xe đa tầng dùng thang máy. Thang ô tô phục vụ từng xe một. Mỗi lượt gồm các bước: xe chờ, cửa mở, xe chạy vào, cửa đóng, thang di chuyển, cửa mở, xe chạy ra, thang quay về. Thời gian một chu kỳ thường tính bằng phút, không phải giây.

Vì vậy, số lượng thang cần được tính từ:

1. Tổng số chỗ đỗ phục vụ bởi thang.
2. Tỷ lệ xe ra vào trong giờ cao điểm (buổi sáng đi làm, buổi chiều về).
3. Thời gian chu kỳ thực tế theo hành trình, tốc độ, kiểu cửa.
4. Thời gian chờ tối đa mà cư dân chung cư cao cấp có thể chấp nhận.

Một số giải pháp giảm ùn ứ:

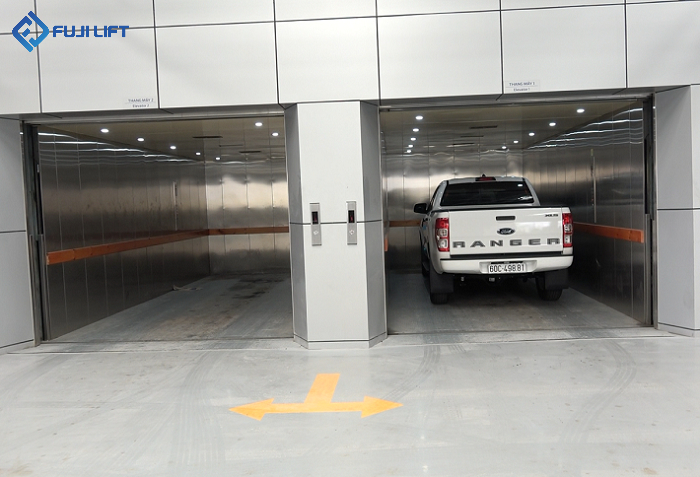

• Bố trí ít nhất hai thang để khi một thang bảo trì hoặc sự cố, tòa nhà không mất toàn bộ khả năng ra vào.
• Làn chờ (khu xếp hàng) đủ dài ở cả mặt đường và tầng hầm, tránh xe chờ tràn ra lòng đường.

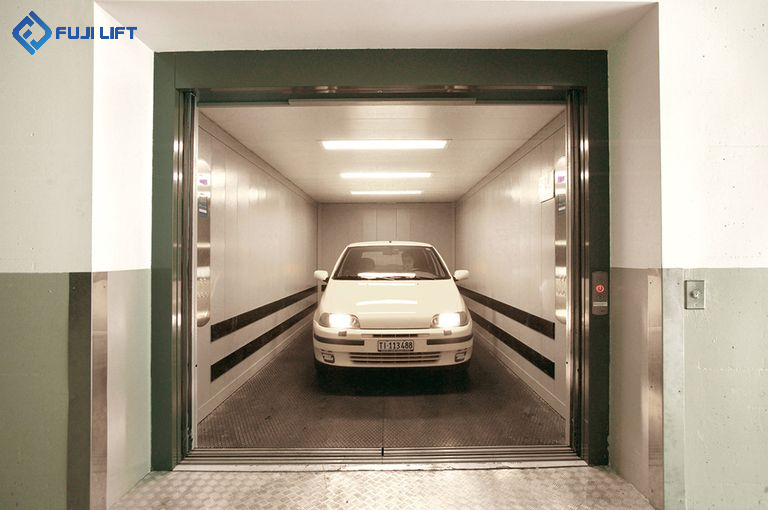

• Thang hai cửa thông, giúp xe không phải lùi, rút ngắn chu kỳ.
• Điều phối thông minh: thang tự về sẵn ở tầng có nhu cầu cao theo khung giờ, ví dụ chờ ở tầng hầm vào buổi sáng.
• Kết hợp ram dốc cho luồng chính, thang ô tô cho khu đỗ bổ sung.

Các phương án bố trí thang trong tầng hầm và bãi đỗ cho nhiều loại công trình được phân tích thêm trong bài thang máy ô tô tầng hầm & bãi đỗ xe.

Tiện ích và an toàn của thang máy đỗ xe chung cư cao cấp

Tích hợp quản lý tòa nhà

Thang máy đỗ xe chung cư cao cấp nên kết nối với hệ thống của tòa nhà để vừa tiện vừa an ninh:

• Kiểm soát truy cập: gọi thang bằng thẻ cư dân, điều khiển từ xa hoặc nhận diện biển số.
• Phân quyền tầng: cư dân chỉ đến được tầng đỗ được gán. Xe khách đi theo luồng riêng.
• Bảng hiển thị trạng thái ở mặt đường và tầng hầm: thang đang ở đâu, cần chờ bao lâu, đèn báo vào hay dừng.
• Camera giám sát cabin và sảnh chờ, liên lạc nội bộ với phòng bảo vệ.

Các lớp an toàn cần có

1. Cảm biến định vị xe (cảm biến quang, đèn hướng dẫn) báo khi xe đã vào đúng vị trí, không chạm cửa.
2. Cảm biến cửa dạng rèm quét toàn chiều cao, tránh cửa đóng khi xe hoặc người còn ở ngưỡng cửa.
3. Chống quá tải, thang không chạy khi vượt tải trọng.

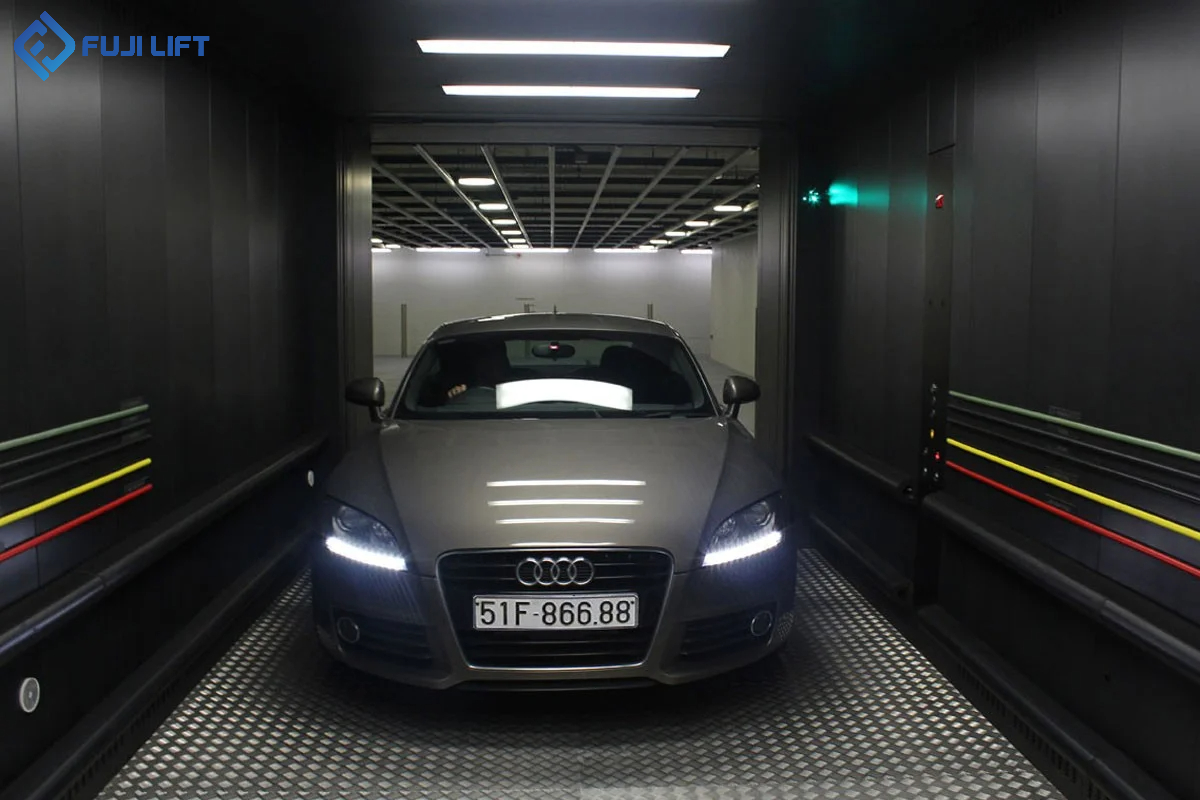

4. Sàn cabin chịu tải bánh xe tập trung và chống trượt, kể cả khi bánh xe ướt mưa.
5. Liên lạc khẩn cấp từ cabin, chiếu sáng dự phòng khi mất điện.
6. Thiết bị cứu hộ khi mất điện đưa cabin về tầng và mở cửa.
7. Thông gió cabin và sảnh, vì tài xế có thể để nổ máy khi ở trong thang.
8. Phối hợp PCCC: giếng thang, sảnh chờ và tầng hầm đỗ xe phải tuân thủ quy chuẩn an toàn cháy hiện hành. Chế độ vận hành khi có báo cháy cần được thiết kế rõ.

Thang máy ô tô thuộc nhóm thiết bị có yêu cầu nghiêm ngặt về an toàn lao động. Thang phải được kiểm định trước khi đưa vào sử dụng và kiểm định định kỳ theo quy chuẩn kỹ thuật quốc gia về thang máy (QCVN 02:2019/BLĐTBXH).

Thẩm mỹ cho phân khúc cao cấp

Với chung cư cao cấp, sảnh thang ô tô là một phần trải nghiệm “về nhà” của cư dân. Có thể cân nhắc cửa tầng ốp inox sọc nhuyễn hoặc sơn tĩnh điện đồng màu kiến trúc, chiếu sáng LED dọc vách cabin, sàn cabin cùng vật liệu với sàn sảnh. Nhiều chủ đầu tư còn muốn hoàn thiện đồng bộ với hệ thang máy chung cư chở cư dân để giữ ngôn ngữ thiết kế thống nhất cho toàn tòa nhà. Lưu ý: vật liệu trang trí ở cabin ô tô phải chịu được va chạm nhẹ của gương, cản xe. Nên có thanh chắn va bảo vệ vách.

Quy trình lắp đặt thang máy ô tô cho chung cư

Lắp đặt thang máy ô tô gắn chặt với tiến độ kết cấu, nên cần tham gia từ giai đoạn thiết kế. Quy trình dưới đây theo khung chung của dịch vụ lắp đặt thi công thang máy tại Fuji Lift:

1. Tiếp nhận hồ sơ: bản vẽ kiến trúc, kết cấu tầng hầm, quy mô bãi đỗ, danh mục xe dự kiến.
2. Tư vấn cấu hình: tải trọng, kích thước cabin, kiểu cửa, kiểu dẫn động, số lượng thang theo lưu lượng.
3. Cung cấp bản vẽ giếng thang: kích thước giếng, hố pit, đỉnh giếng, phòng máy, tải trọng truyền vào kết cấu, yêu cầu cấp điện.
4. Báo giá và ký hợp đồng.
5. Sản xuất, nhập thiết bị theo cấu hình đã chốt.
6. Kiểm tra giếng thang sau khi nhà thầu xây dựng hoàn thiện kết cấu.
7. Lắp đặt ray dẫn hướng, cabin, cửa tầng, hệ dẫn động, hệ điều khiển.
8. Chạy thử có tải, hiệu chỉnh, kết nối hệ thống kiểm soát truy cập và quản lý tòa nhà.
9. Kiểm định an toàn trước khi đưa vào sử dụng.
10. Bàn giao, đào tạo đội vận hành và bảo vệ của ban quản lý.

Chọn đơn vị lắp thang máy tải ô tô TPHCM

Tại TPHCM, nhiều dự án chung cư nằm trên khu đất hẹp, có tầng hầm sâu, nước ngầm cao. Một số dự án lại là cải tạo tòa nhà đang có người ở. Điều kiện này đòi hỏi đơn vị lắp thang máy tải ô tô TPHCM không chỉ cung cấp thiết bị mà còn phải đồng hành từ giai đoạn thiết kế. Khi đánh giá nhà cung cấp, chủ đầu tư nên xem xét:

• Năng lực tư vấn lưu lượng: có tính được số thang, thời gian chờ và đề xuất bố trí làn chờ không.
• Bản vẽ kỹ thuật rõ ràng: cung cấp đủ thông số giếng thang, tải trọng truyền vào kết cấu để đơn vị thiết kế tính toán.
• Hồ sơ thiết bị minh bạch: xuất xứ cụm chính (máy kéo hoặc bơm thủy lực, tủ điều khiển, cửa), chứng nhận chất lượng, tiêu chuẩn thiết kế.
• Công trình tương tự đã thực hiện, có thể đến xem thực tế. Xem thêm các dự án Fuji Lift đã triển khai.
• Bảo trì và phản hồi sự cố: cam kết thời gian có mặt, linh kiện dự phòng trong nước. Với thang ô tô, thang dừng nghĩa là cư dân không lấy được xe. Nên hỏi rõ gói bảo trì thang máy định kỳ và quy trình sửa chữa thang máy khi có sự cố.
• Khả năng tích hợp với hệ thống kiểm soát truy cập, nhận diện biển số, quản lý tòa nhà hiện có.

Fuji Lift Việt Nam nhận khảo sát, tư vấn cấu hình và lắp đặt thang máy ô tô tại TPHCM cho dự án chung cư, từ giai đoạn thiết kế giếng thang đến kiểm định và bàn giao. Chi phí tham khảo theo từng mức tải có trong bài thang máy ô tô giá bao nhiêu.

Câu hỏi thường gặp về thang máy ô tô chung cư

1. Thang máy ô tô chung cư có thay thế hoàn toàn ram dốc được không?

Có thể với dự án quy mô nhỏ, số xe ít. Với chung cư lớn, thang ô tô thường đi kèm ram dốc hoặc phải bố trí nhiều thang để đáp ứng lưu lượng giờ cao điểm.

2. Nên chọn tải trọng thang máy ô tô bao nhiêu cho chung cư cao cấp?

Mức khoảng 3.000 kg thường phù hợp với SUV cỡ lớn và xe điện. Tải trọng cuối cùng nên tính theo xe nặng nhất dự kiến, có dự phòng cho xu hướng xe điện.

3. Thang máy ô tô một cửa hay hai cửa tốt hơn?

Hai cửa thông giúp xe luôn chạy tiến, ra vào nhanh và an toàn hơn. Một cửa rẻ hơn nhưng tài xế phải lùi xe trong cabin, chu kỳ chậm hơn.

4. Bãi đỗ xe đa tầng dùng thang máy có bị kẹt xe giờ cao điểm không?

Có nguy cơ nếu tính sai số thang. Cần tính lưu lượng giờ cao điểm, thời gian chu kỳ và bố trí làn chờ đủ dài ngay từ thiết kế.

5. Thang máy ô tô có phải kiểm định không?

Có. Thang máy ô tô phải kiểm định an toàn trước khi đưa vào sử dụng và kiểm định định kỳ theo quy chuẩn kỹ thuật quốc gia về thang máy.

Thang máy ô tô chung cư là lời giải cho bài toán đỗ xe trên quỹ đất hạn chế, đặc biệt với dự án cao cấp cần sự riêng tư và tiện nghi. Hiệu quả của giải pháp phụ thuộc vào bốn quyết định: tải trọng tính theo xe lớn nhất, kiểu cửa phù hợp luồng xe, số lượng thang theo lưu lượng giờ cao điểm, và việc đưa yêu cầu giếng thang vào hồ sơ kết cấu ngay từ đầu.

Nếu dự án của bạn đang ở giai đoạn thiết kế tầng hầm hoặc cần bổ sung chỗ đỗ cho tòa nhà hiện hữu, hãy liên hệ Fuji Lift Việt Nam hoặc gọi hotline TPHCM 0988 110 774 – 0961 553 509 để được khảo sát, tính toán số lượng thang và tư vấn cấu hình thang máy ô tô phù hợp.
