Thang máy cấp cứu bệnh viện là thang chuyên dụng chở giường bệnh, băng ca và ê-kíp y tế. Thang có thể bỏ qua mọi lệnh gọi tầng để chạy thẳng tới nơi cần đến, và cabin được thiết kế để hạn chế lây nhiễm chéo. Hai yêu cầu cốt lõi là ưu tiên tốc độ khi khẩn cấp và giữ môi trường vô khuẩn. Nếu thiếu một trong hai, thang chỉ còn là thang tải thông thường đặt trong bệnh viện.
Bài viết dưới đây phân tích từng tiêu chí kỹ thuật mà chủ đầu tư, ban quản lý dự án y tế và đơn vị tư vấn thiết kế cần nắm trước khi chọn thang cho khối cấp cứu, phòng mổ hay hồi sức tích cực.

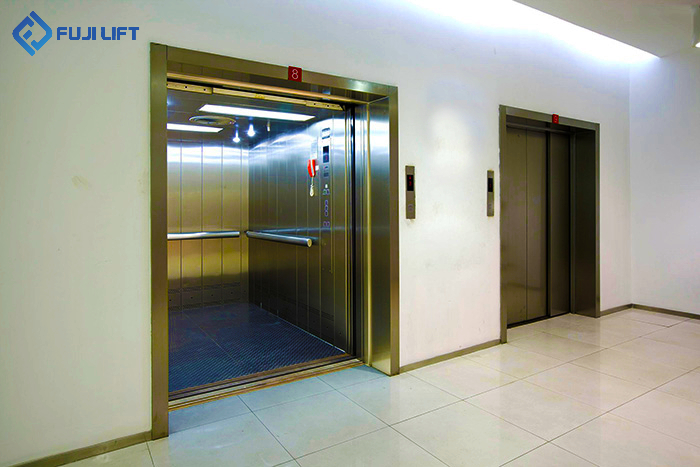

Thang máy cấp cứu bệnh viện khác thang máy thông thường ở điểm nào?
Khác biệt nằm ở ba điểm: cabin sâu để vừa giường bệnh, phần mềm điều khiển có chế độ ưu tiên, và vật liệu nội thất phục vụ kiểm soát nhiễm khuẩn. Thang chở khách thông thường tối ưu cho lưu lượng người. Thang cấp cứu tối ưu cho thời gian vận chuyển một bệnh nhân và độ an toàn của chính bệnh nhân đó trên đường di chuyển.
| Tiêu chí | Thang máy chở khách thông thường | Thang máy cấp cứu bệnh viện |
|---|---|---|
| Hình dạng cabin | Rộng ngang, nông | Hẹp ngang, sâu (đủ chiều dài giường + người đẩy) |
| Cửa | Thường 800–900 mm | Rộng hơn để giường và thiết bị đi qua thuận lợi |
| Điều khiển | Phục vụ lệnh gọi theo thứ tự | Có chế độ ưu tiên, hủy lệnh gọi tầng, chạy thẳng |
| Chuyển động | Ưu tiên tốc độ, thời gian chờ | Ưu tiên độ êm, dừng tầng chính xác |
| Nội thất | Ưu tiên thẩm mỹ | Ưu tiên dễ vệ sinh, chịu hóa chất khử khuẩn |
| Nguồn điện | Có thể chỉ cứu hộ về tầng gần nhất | Thường gắn với nguồn dự phòng của bệnh viện để tiếp tục vận hành |
Trong thực tế, nhiều bệnh viện dùng chung một nhóm thang giường bệnh cho cả vận chuyển thường quy lẫn cấp cứu. Khi đó, chức năng ưu tiên là yếu tố quyết định để thang có thể “tách” khỏi luồng phục vụ bình thường ngay khi có ca khẩn.

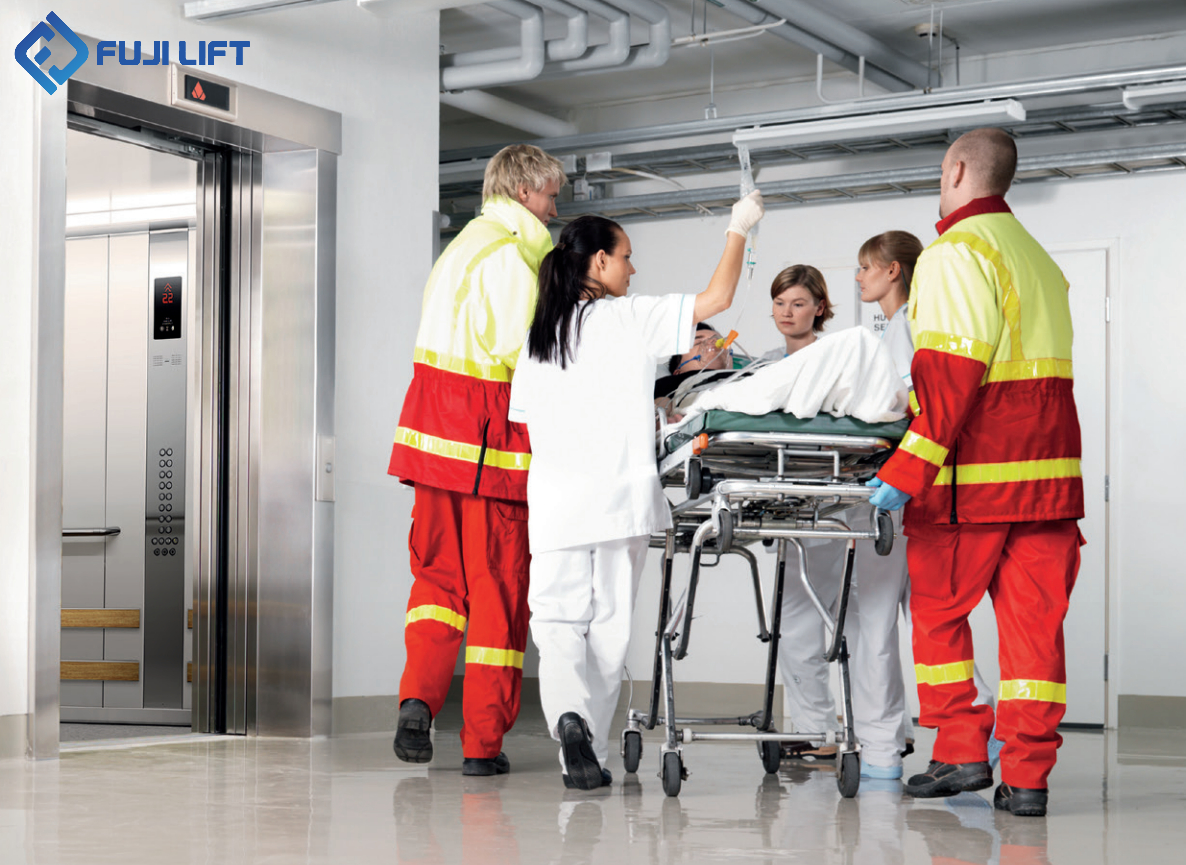

Ưu tiên tốc độ: thang máy ưu tiên cấp cứu vận hành ra sao?
“Nhanh” trong bối cảnh cấp cứu không chỉ là vận tốc định mức cao. Nó là tổng thời gian từ lúc nhân viên y tế cần thang đến lúc giường bệnh ra khỏi cabin ở tầng đích. Thời gian này gồm: thời gian thang được gọi về, thời gian mở và đóng cửa, thời gian di chuyển và thời gian đưa giường ra. Mỗi khâu đều có giải pháp kỹ thuật riêng.
Chế độ ưu tiên cấp cứu (Hospital Emergency Service)
Đây là chức năng quan trọng nhất của thang máy ưu tiên cấp cứu. Khi nhân viên kích hoạt bằng công tắc chìa khóa hoặc thẻ từ tại tầng hay trong cabin, hệ điều khiển thường sẽ:
- Hủy toàn bộ lệnh gọi tầng đang chờ.
- Nếu đang chở người, thang dừng ở tầng gần nhất cho hành khách ra rồi về tầng gọi ưu tiên (tùy cấu hình).
- Chạy thẳng tới tầng đích, không dừng dọc đường.
- Khóa thang ở chế độ độc lập cho đến khi nhân viên y tế trả lại chế độ thường.
Cách thức cụ thể, như có cho phép hành khách ra trước hay không và ai được cấp chìa khóa, cần thống nhất với khoa cấp cứu và bộ phận an ninh bệnh viện ngay từ giai đoạn thiết kế. Đây là quy trình vận hành của bệnh viện, không chỉ là thông số thang máy.
Cần lưu ý: chế độ ưu tiên cấp cứu khác chế độ thang máy chữa cháy. Thang chữa cháy phục vụ lực lượng PCCC khi có hỏa hoạn và tuân theo yêu cầu riêng về PCCC. Một thang có thể tích hợp cả hai, nhưng thứ tự ưu tiên giữa hai chế độ phải được xác định rõ trong thiết kế điều khiển.
Xem thêm >> Thang máy bệnh viện chở băng ca tải 750kg - 1600kg
Tốc độ định mức phù hợp chiều cao công trình
Tốc độ cần đủ để hành trình ngắn, nhưng không cao hơn mức cần thiết. Tốc độ cao kéo theo gia tốc lớn hơn, chi phí cao hơn và yêu cầu hố thang khắt khe hơn. Với bệnh viện thấp tầng, mức 1,0 m/s thường đủ đáp ứng. Công trình cao tầng cần tính toán tốc độ dựa trên số điểm dừng và khoảng cách giữa khối cấp cứu với phòng mổ hoặc ICU.
Một cách tiếp cận hợp lý là ưu tiên vị trí bố trí thang trước rồi mới tính đến tốc độ. Thang đặt sát khu cấp cứu và có hành trình thẳng tới tầng phẫu thuật thường hiệu quả hơn một thang nhanh nhưng nằm xa.
Tăng, giảm tốc êm và dừng tầng chính xác
Bệnh nhân chấn thương cột sống, đa chấn thương hay đang thở máy rất nhạy với rung lắc và giật cục. Biến tần điều khiển động cơ (VVVF) giúp thang tăng và giảm tốc mượt hơn so với hệ điều khiển đời cũ.
Độ chính xác dừng tầng cũng ảnh hưởng trực tiếp đến tốc độ. Nếu sàn cabin lệch so với sàn tầng, bánh xe giường bệnh bị vấp, nhân viên phải nâng đỡ, vừa mất thời gian vừa có thể làm xê dịch dây truyền hay ống nội khí quản. Thang có chức năng tự động hiệu chỉnh cao độ sàn (re-leveling) giúp giữ sàn cabin bằng phẳng khi tải trọng thay đổi lúc đẩy giường vào và ra.

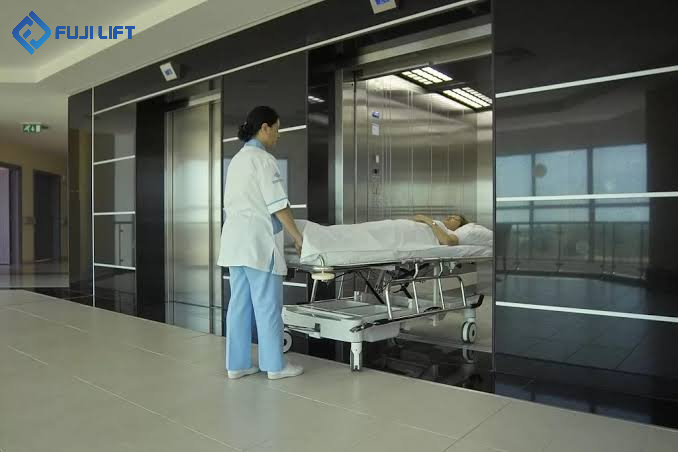

Cửa rộng và thời gian giữ cửa linh hoạt
Cửa thang giường bệnh cần đủ rộng để giường kèm cọc truyền dịch, bình oxy hay máy theo dõi đi qua mà không phải xoay xở. Cảm biến cửa dạng rèm hồng ngoại (light curtain) quét toàn bộ chiều cao cửa an toàn hơn cảm biến điểm, vì giường và thiết bị y tế có nhiều phần nhô ra ở các độ cao khác nhau.
Thời gian giữ cửa nên điều chỉnh được: đủ lâu để đưa giường vào an toàn, nhưng có nút đóng cửa nhanh cho nhân viên khi đã sẵn sàng.
Nguồn điện dự phòng
Với thang cấp cứu, việc cứu hộ tự động về tầng gần nhất khi mất điện (ARD) là chưa đủ. Bệnh nhân đang được chuyển mổ không thể chờ đến khi có điện lưới. Thang cấp cứu thường được đấu nối vào hệ thống máy phát dự phòng của bệnh viện để tiếp tục vận hành. Công suất máy phát và thứ tự cấp nguồn cho các thang cần tính toán cùng đơn vị thiết kế điện của dự án.

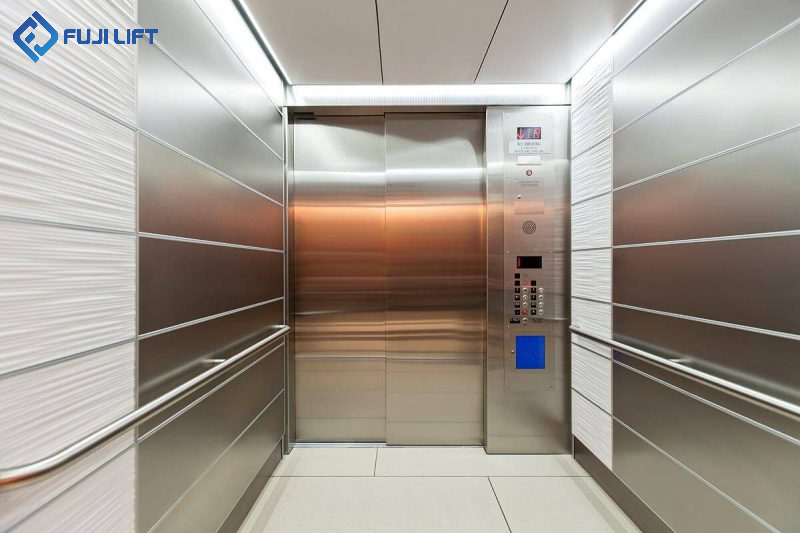

Vô khuẩn: thiết kế cabin hạn chế lây nhiễm chéo
Cabin thang máy là không gian kín, nhiều người chạm vào và liên tục chở người bệnh. Vì vậy đây là một điểm cần kiểm soát trong chiến lược chống nhiễm khuẩn của bệnh viện. “Vô khuẩn” ở đây cần hiểu đúng: không có thang máy nào giữ cabin vô trùng tuyệt đối như phòng mổ. Mục tiêu thực tế là giảm tối đa nơi vi khuẩn bám tụ và giúp việc khử khuẩn nhanh, triệt để.
Vật liệu bề mặt dễ làm sạch
- Inox (thép không gỉ) là lựa chọn phổ biến cho vách và cửa cabin nhờ bề mặt không xốp, chịu được lau chùi thường xuyên. Inox 304 thường được dùng. Môi trường dùng hóa chất khử khuẩn mạnh có thể cân nhắc mác inox chống ăn mòn cao hơn.
- Hạn chế khe, rãnh và mối nối hở, nơi bụi bẩn và dịch tiết dễ đọng lại. Góc cabin bo tròn hoặc chân vách có len chống va dễ vệ sinh hơn góc vuông sắc.
- Sàn cabin nên dùng vật liệu chống trượt, chịu nước, không thấm, như sàn vinyl y tế hoặc đá, thay cho thảm hay vật liệu có kẽ hở.
- Thanh chắn va đập (bumper) dọc vách giúp bảo vệ vách khi đẩy giường, tránh vết lõm, trầy xước, vốn là nơi vi khuẩn dễ bám.
Một số nhà sản xuất có lớp phủ kháng khuẩn (ví dụ ion bạc) cho nút bấm và tay vịn. Hiệu quả của lớp phủ phụ thuộc vào công nghệ và điều kiện sử dụng. Lớp phủ này chỉ hỗ trợ, không thay thế quy trình vệ sinh định kỳ.
Nút bấm không chạm
Nút bấm là bề mặt bị chạm nhiều nhất trong thang máy. Nút cảm ứng hồng ngoại (vẫy tay để chọn tầng) giúp giảm tiếp xúc trực tiếp. Phương án khác là gọi thang bằng thẻ từ hoặc kết nối hệ thống điều phối. Với thang cấp cứu, nên giữ song song nút cơ hoặc công tắc chìa khóa làm phương án dự phòng, vì nhân viên đeo găng hay đang hai tay giữ giường vẫn cần thao tác chắc chắn.
Thông gió, lọc khí và đèn UV
Quạt thông gió cabin giúp giảm tích tụ không khí trong không gian kín. Một số giải pháp tích hợp thêm bộ lọc hoặc đèn UV-C để khử khuẩn cabin. Riêng UV-C cần lưu ý: tia UV-C có hại cho mắt và da, nên chỉ được hoạt động khi cabin trống, kèm cảm biến hiện diện và khóa liên động an toàn. Hiệu quả khử khuẩn của UV phụ thuộc vào cường độ, thời gian chiếu và góc chiếu. Chủ đầu tư nên yêu cầu nhà cung cấp trình bày thông số và tài liệu kỹ thuật cụ thể, thay vì chỉ dựa vào mô tả “diệt khuẩn” chung chung.
Phân luồng sạch – bẩn
Kiểm soát nhiễm khuẩn trong bệnh viện bắt đầu từ thiết kế công năng, chứ không chỉ từ vật liệu cabin. Thang chở bệnh nhân cấp cứu, thang chở đồ vô khuẩn (dụng cụ phẫu thuật đã tiệt trùng) và thang chở đồ bẩn, rác thải y tế nên được tách riêng. Nếu buộc phải dùng chung, cần có quy định khung giờ và quy trình khử khuẩn sau mỗi lượt chở đồ bẩn.
Đây là một lỗi thường gặp khi nâng cấp bệnh viện cũ: số thang hạn chế nên mọi luồng đi chung một thang. Hậu quả là thang cấp cứu vừa bận vừa khó đảm bảo vệ sinh.
Quy trình vệ sinh tương thích với vật liệu
Hóa chất khử khuẩn chứa clo nồng độ cao, dùng lâu dài có thể làm inox bị ố hoặc rỗ bề mặt. Khi chọn vật liệu cabin, nên đối chiếu với danh mục hóa chất khoa kiểm soát nhiễm khuẩn đang dùng. Hướng dẫn vệ sinh của nhà sản xuất thang cũng cần được cung cấp cho đội tạp vụ.

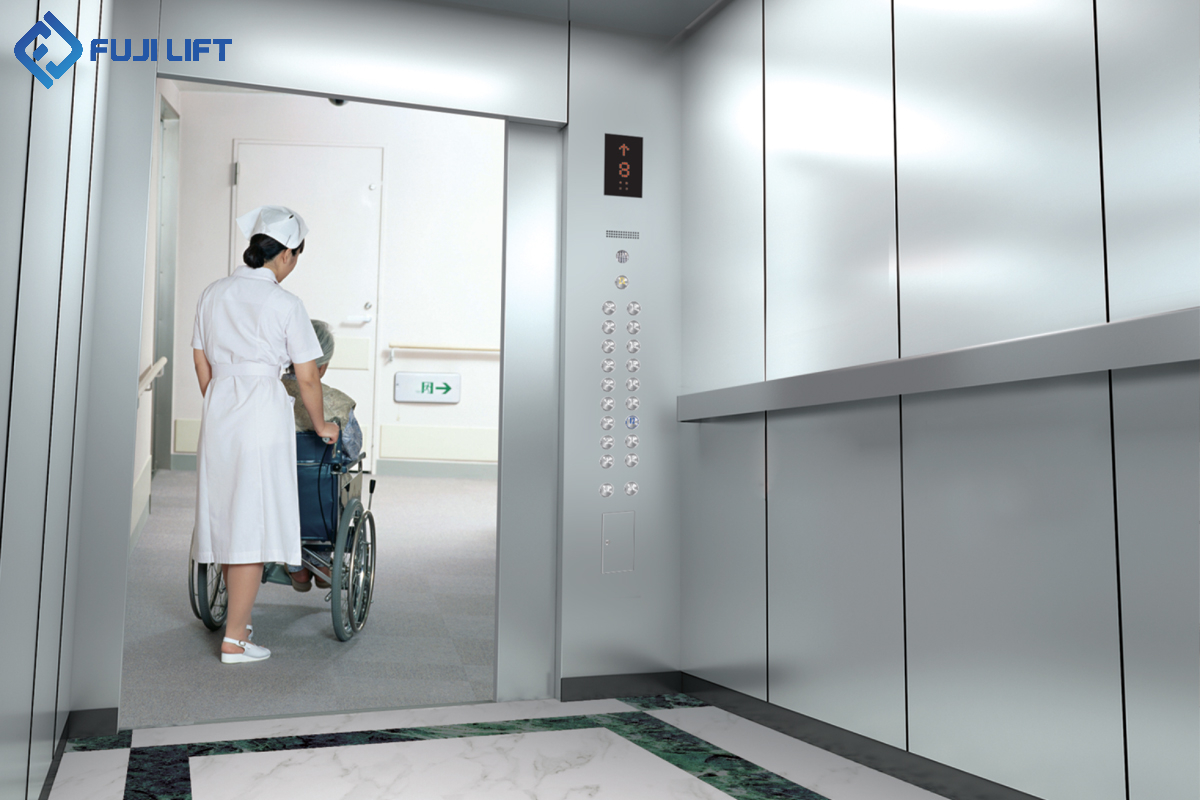

Kích thước và tải trọng thang máy cấp cứu bệnh viện
Kích thước cabin phải đủ chứa giường bệnh tiêu chuẩn cùng nhân viên đi kèm. Thang dùng cho cấp cứu thường cần không gian cho cả thiết bị hồi sức. Tiêu chuẩn ISO 4190-1, được Việt Nam chấp nhận thành TCVN 7628-1, phân loại thang máy dùng cho cơ sở y tế (loại III) và đưa ra các cấu hình cabin tham khảo. Dưới đây là các mức thường được nhắc đến:
| Tải trọng | Kích thước cabin tham khảo (rộng × sâu) | Mục đích sử dụng điển hình |
|---|---|---|
| 1.275 kg | khoảng 1.200 × 2.300 mm | Giường bệnh tiêu chuẩn + 1–2 nhân viên |
| 1.600 kg | khoảng 1.400 × 2.400 mm | Giường + nhân viên + thiết bị y tế đi kèm |
| 2.000 kg | khoảng 1.500 × 2.700 mm | Giường cấp cứu, giường ICU kèm nhiều thiết bị |
| 2.500 kg | khoảng 1.800 × 2.700 mm | Vận chuyển ca nặng, ê-kíp đông người |
Các số liệu trên mang tính tham khảo. Kích thước cuối cùng phải căn cứ vào phiên bản tiêu chuẩn đang có hiệu lực, loại giường bệnh viện thực sự sử dụng và yêu cầu trong hồ sơ thiết kế được duyệt.
Một nguyên tắc thực tế là đo giường lớn nhất bệnh viện đang dùng, như giường ICU hay giường điện đa năng, rồi cộng thêm khoảng trống cho người đẩy ở đầu giường và thiết bị đặt bên cạnh. Giường hiện đại thường dài và nặng hơn giường thế hệ cũ, nên cabin thiết kế theo giường cũ dễ trở thành điểm nghẽn sau vài năm.

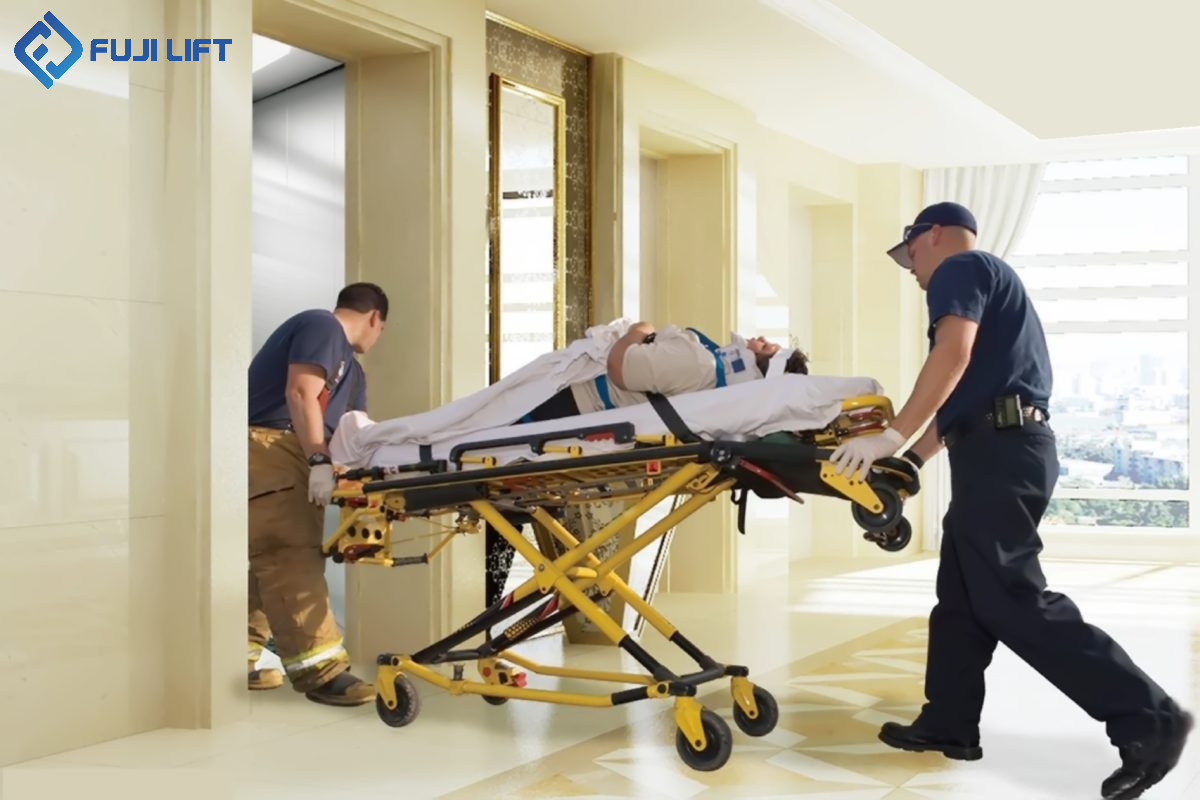

Bố trí thang máy cấp cứu trong bệnh viện
Vị trí thang ảnh hưởng đến thời gian vận chuyển không kém thông số kỹ thuật. Một vài nguyên tắc nên cân nhắc khi làm việc với kiến trúc sư:
- Đặt thang sát khu tiếp nhận cấp cứu và có hành lang thẳng, đủ rộng để quay đầu giường.
- Ưu tiên kết nối trực tiếp giữa khoa cấp cứu, khối phẫu thuật, ICU và chẩn đoán hình ảnh (CT, MRI).
- Tách thang cấp cứu khỏi khu vực sảnh chung có đông người nhà và khách thăm.
- Bố trí sảnh chờ thang đủ diện tích để giường xoay và chờ mà không chắn lối đi.
- Với công trình lớn, nên có ít nhất hai thang phục vụ khối cấp cứu để một thang bảo trì hoặc sự cố không làm gián đoạn hoàn toàn.
Tiêu chuẩn thiết kế bệnh viện đa khoa hiện hành (TCVN 4470) có các yêu cầu liên quan đến giao thông đứng và thang chở bệnh nhân. Đơn vị tư vấn thiết kế cần đối chiếu cụ thể theo quy mô giường bệnh của dự án.
Checklist chọn thang máy cấp cứu bệnh viện
Trước khi ký hợp đồng, chủ đầu tư nên yêu cầu nhà cung cấp làm rõ các điểm sau:
- Chức năng ưu tiên cấp cứu: cách kích hoạt, cách xử lý hành khách đang trong cabin, cách trả về chế độ thường.
- Kích thước cabin và cửa: có vừa giường lớn nhất bệnh viện đang dùng kèm thiết bị không?
- Độ êm và độ chính xác dừng tầng: loại biến tần, có tự động hiệu chỉnh cao độ sàn không.
- Nguồn dự phòng: phương án đấu nối máy phát, phương án cứu hộ khi mất điện toàn phần.
- Vật liệu nội thất: mác inox, sàn, thanh chống va, khả năng chịu hóa chất khử khuẩn.
- Giải pháp hạn chế tiếp xúc: nút không chạm, thẻ từ, thông gió, UV (kèm điều kiện an toàn).
- Năng lực bảo trì: thời gian phản hồi khi có sự cố, có trực sự cố ngoài giờ không, linh kiện thay thế có sẵn trong nước không.
- Hồ sơ pháp lý: chứng nhận xuất xứ, chất lượng thiết bị và trách nhiệm phối hợp kiểm định trước khi đưa vào sử dụng.
Bảo trì và kiểm định thang máy ưu tiên cấp cứu
Thang máy thuộc danh mục thiết bị có yêu cầu nghiêm ngặt về an toàn lao động. Thang phải được kiểm định trước khi đưa vào sử dụng và kiểm định định kỳ theo quy chuẩn hiện hành (QCVN 02:2019/BLĐTBXH). Với thang cấp cứu, bảo trì không chỉ để thang chạy được mà để thang chạy được đúng lúc cần nhất.
Lịch bảo trì nên được sắp xếp với khoa cấp cứu, tránh giờ cao điểm tiếp nhận bệnh nhân. Chức năng ưu tiên cấp cứu, nguồn dự phòng và cảm biến cửa cần được kiểm tra trong mỗi đợt bảo trì, thay vì chỉ kiểm tra cơ khí và cáp tải. Vật liệu cabin cũng cần được rà soát: vết trầy sâu, mối nối bong hoặc sàn bong tróc nên xử lý sớm vì đó là nơi vi khuẩn bám tụ.
Câu hỏi thường gặp về thang máy cấp cứu bệnh viện
1. Thang máy cấp cứu bệnh viện có bắt buộc phải là thang riêng không?
Không phải mọi bệnh viện đều có thang riêng cho cấp cứu. Tuy nhiên, thang chở giường bệnh phục vụ cấp cứu cần có chức năng ưu tiên để tách khỏi luồng sử dụng thông thường khi cần. Quy mô và phân luồng cụ thể do hồ sơ thiết kế được duyệt quyết định.
2. Thang máy ưu tiên cấp cứu có chạy nhanh hơn thang thường không?
Không nhất thiết vận tốc cao hơn. Thang đến nơi sớm hơn vì bỏ qua mọi lệnh gọi tầng, chạy thẳng tới tầng đích và có cửa, cabin tối ưu cho việc đưa giường vào ra nhanh.
3. Tải trọng nào phù hợp cho thang cấp cứu?
Thang chở giường bệnh thường từ khoảng 1.275 kg trở lên. Với khối cấp cứu và ICU, nhiều dự án chọn mức 1.600 kg hoặc lớn hơn để đủ chỗ cho thiết bị và ê-kíp. Mức cụ thể nên tính theo giường thực tế và số người đi kèm.
4. Cabin thang máy vô khuẩn có cần đèn UV không?
Không bắt buộc. Vật liệu dễ vệ sinh, nút không chạm, phân luồng sạch bẩn và quy trình khử khuẩn đúng là nền tảng chính. Đèn UV-C chỉ là giải pháp bổ sung và phải có khóa an toàn để không chiếu khi có người trong cabin.
5. Mất điện thì thang cấp cứu xử lý ra sao?
Thang cấp cứu thường được đấu nối vào máy phát dự phòng của bệnh viện để tiếp tục vận hành. Ngoài ra, thang nên có thiết bị cứu hộ tự động đưa cabin về tầng gần nhất và mở cửa nếu nguồn dự phòng cũng gặp sự cố.
Một thang máy cấp cứu bệnh viện đạt yêu cầu phải giải quyết cùng lúc hai bài toán: rút ngắn thời gian vận chuyển nhờ chế độ ưu tiên, cabin và cửa phù hợp giường bệnh, chuyển động êm và nguồn dự phòng; và hạn chế lây nhiễm chéo nhờ vật liệu dễ khử khuẩn, giảm tiếp xúc và phân luồng hợp lý. Mọi quyết định, từ tải trọng, vị trí đến vật liệu, nên bắt đầu từ quy trình thực tế của khoa cấp cứu chứ không chỉ từ catalogue thiết bị.
