Kích thước thang máy khách sạn tiêu chuẩn

Kích thước thang máy khách sạn không chỉ dừng ở kích thước cabin nhìn thấy được, mà bao gồm ba lớp thông số cần xác định đồng thời: kích thước hố thang (giếng thang xây bằng bê tông cốt thép), kích thước cabin bên trong và kích thước cửa mở. Với công trình khách sạn, ba lớp thông số này còn phức tạp hơn nhà ở vì cần tính riêng cho thang chở khách và thang chở hành lý — hai hạng mục có yêu cầu khác nhau dù có thể cùng chung dải tải trọng.

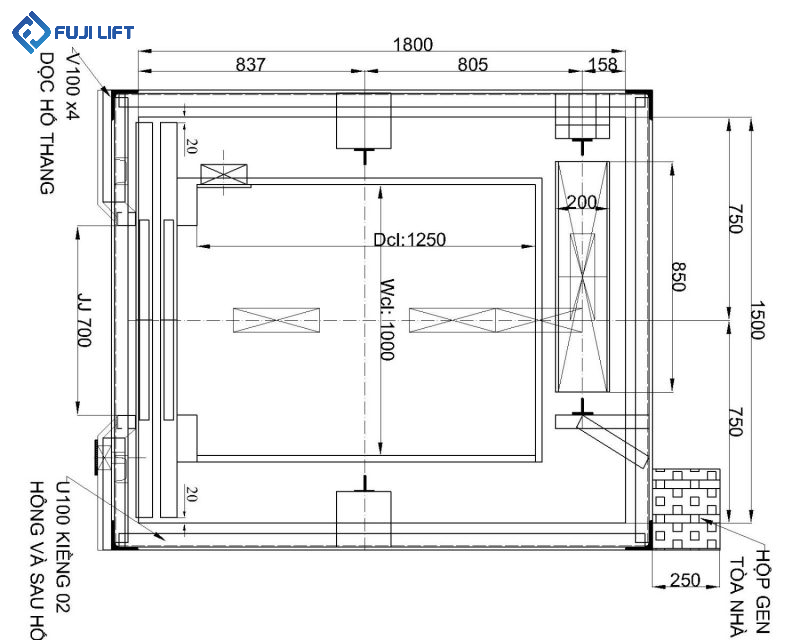

Ba lớp kích thước cần nắm khi nói về thang máy khách sạn

Trước khi vào bảng tra cứu cụ thể, cần hiểu rõ mối quan hệ giữa ba lớp kích thước thang máy khách sạn:

• Kích thước hố thang (hoistway) — không gian xây dựng tổng thể, bao gồm cabin, ray dẫn hướng, đối trọng và các khe hở kỹ thuật.
• Kích thước cabin — không gian sử dụng thực tế bên trong, nơi khách và hành lý đứng.
• Kích thước cửa mở — chiều rộng và chiều cao thông thủy của cửa tầng, ảnh hưởng trực tiếp đến tốc độ ra vào và khả năng chở vali, xe đẩy hành lý.

Một cách tính tương đối phổ biến trong ngành: chiều rộng cabin thường bằng chiều rộng cửa cộng thêm khoảng 400mm, còn chiều sâu hố thang thường bằng chiều sâu cabin cộng thêm khoảng 600mm dành cho đối trọng. Đây là công thức ước lượng nhanh, không thay thế cho bản vẽ kỹ thuật chính thức của từng nhà sản xuất.

Bảng kích thước thang máy khách sạn theo tải trọng

Bảng tổng hợp từ nhiều nguồn kỹ thuật phổ biến trong ngành thang máy tại Việt Nam, các con số giữa các nguồn có chênh lệch nhẹ (vài chục milimet) tùy nhà sản xuất và cấu hình cụ thể. Kích thước chính xác cần đối chiếu bản vẽ kỹ thuật của model được lựa chọn trước khi thi công.

Kích thước thang máy chở hành lý khác gì thang chở khách

Với khách sạn quy mô vừa trở lên, thang máy chở hành lý (service elevator) thường được bố trí tách biệt với thang chở khách, và có một số khác biệt về kích thước cần lưu ý:

• Chiều sâu cabin thường lớn hơn so với thang chở khách cùng tải trọng, để chứa được xe đẩy hành lý (luggage cart) hoặc xe đẩy đồ vệ sinh phòng mà không cần xếp chồng thủ công.
• Chiều rộng cửa thường rộng hơn, thuận tiện cho việc đẩy xe hành lý ra vào mà không phải nghiêng hoặc xoay xe nhiều lần.
• Vật liệu hoàn thiện cabin ưu tiên độ bền hơn thẩm mỹ, vì tần suất va chạm với xe đẩy, vali cứng cao hơn nhiều so với thang chở khách.
• Vị trí lắp đặt thường gần khu vực hậu cần (kho, khu giặt ủi, lối vào nhân viên) thay vì đặt tại sảnh chính như thang chở khách.

Nhiều khách sạn lựa chọn dùng chung dải tải trọng 630-750kg cho cả thang chở khách và thang chở hành lý, nhưng điều chỉnh tỷ lệ chiều rộng/chiều sâu cabin khác nhau để phù hợp với mục đích sử dụng riêng của từng loại.

Những yếu tố khiến kích thước thang máy khách sạn thực tế có thể lệch so với bảng tra cứu

• Dòng máy kéo sử dụng — có phòng máy hay không phòng máy ảnh hưởng đến chiều cao overhead (OH) và độ sâu hố pit, dù không ảnh hưởng nhiều đến mặt cắt ngang của hố thang.
• Tốc độ vận hành — thang máy khách sạn nhiều tầng thường cần tốc độ cao hơn (có thể trên 60m/phút), kéo theo yêu cầu kỹ thuật khác về kết cấu ray dẫn hướng.
• Kiểu mở cửa — cửa mở trung tâm hay mở lệch ảnh hưởng đến tỷ lệ tối ưu giữa chiều rộng và chiều sâu cabin.
• Thương hiệu và tiêu chuẩn sản xuất riêng — mỗi nhà sản xuất có dung sai kỹ thuật khác nhau, nên hai thang máy cùng tải trọng vẫn có thể lệch nhau vài chục milimet.

Chủ đầu tư nên làm gì với bảng kích thước này

Bảng tra cứu kích thước thang máy khách sạn chỉ nên được dùng ở giai đoạn lên ý tưởng ban đầu, để ước tính diện tích cần dành cho hạng mục thang máy trong tổng thể mặt bằng. Trước khi đưa vào bản vẽ thiết kế chính thức, cần:

1. Xác định số lượng thang chở khách và thang chở hành lý cần thiết dựa trên quy mô phòng và lưu lượng khách dự kiến.
2. Đối chiếu kích thước tham khảo với bản vẽ kỹ thuật chính thức của nhà sản xuất được chọn.
3. Kiểm tra chiều cao overhead và độ sâu hố pit thực tế theo dòng máy kéo cụ thể, vì hai thông số này không nằm trong bảng kích thước mặt cắt ngang ở trên.
4. Phối hợp với kiến trúc sư để đảm bảo vị trí thang máy khách sạn phù hợp với luồng di chuyển tổng thể của khách và nhân viên.

Câu hỏi thường gặp về kích thước thang máy khách sạn

1. Kích thước thang máy khách sạn có giống thang máy gia đình cùng tải trọng không?

Không hoàn toàn giống, dù cùng tải trọng danh nghĩa, thang máy khách sạn thường được thiết kế với tỷ lệ cabin và tốc độ khác để phù hợp với tần suất sử dụng cao và yêu cầu vận hành liên tục hơn nhà ở.

2. Thang máy chở hành lý có cần tải trọng lớn hơn thang chở khách không?

Không nhất thiết lớn hơn về tải trọng, nhưng thường cần chiều sâu cabin và chiều rộng cửa lớn hơn để phù hợp với xe đẩy hành lý, thay vì chỉ tăng tải trọng đơn thuần.

3. Khách sạn nhỏ có bắt buộc phải có thang chở hành lý riêng không?

Không bắt buộc tuyệt đối, với khách sạn quy mô nhỏ có thể dùng chung một thang cho cả khách và hành lý ở một số khung giờ, nhưng khách sạn quy mô vừa trở lên thường tách riêng để tránh ảnh hưởng đến trải nghiệm khách lưu trú.

4. Vì sao kích thước tham khảo giữa các nguồn khác nhau lại không giống hệt nhau?

Vì mỗi nhà sản xuất có dung sai kỹ thuật và cấu hình riêng, các con số trong bảng tra cứu chỉ mang tính tổng hợp phổ biến, không phải thông số cố định áp dụng cho mọi thương hiệu.

Kích thước thang máy khách sạn cần được xác định qua ba lớp thông số — hố thang, cabin và cửa mở — đồng thời phân biệt rõ giữa thang chở khách và thang chở hành lý ngay từ giai đoạn thiết kế. Bảng tra cứu theo tải trọng trong bài là điểm khởi đầu hữu ích, nhưng chủ đầu tư vẫn cần đối chiếu với bản vẽ kỹ thuật chính thức và khảo sát thực tế trước khi triển khai thi công.

Nếu dự án khách sạn của bạn cần tư vấn kích thước và cấu hình thang máy cụ thể, đội ngũ Fuji Group có thể hỗ trợ tính toán theo quy mô và lưu lượng khách dự kiến của công trình.
